Banebrytende PCI-testløsning

Tektronix kunngjorde i dag en ny produktkategori som de hevder revolusjonerer PCI Express-testing, og endrer tid til marked, kostnader og tilgjengelighet. Plug-and-play-oppsett og brukervennlig grensesnitt kombineres for å levere resultater i løpet av minutter som frem til nå har krevd timer eller til og med dager med oppsett og testing, og ofte strekker kostnadene til syv sifre, sier produsenten.

En helt ny tilnærming

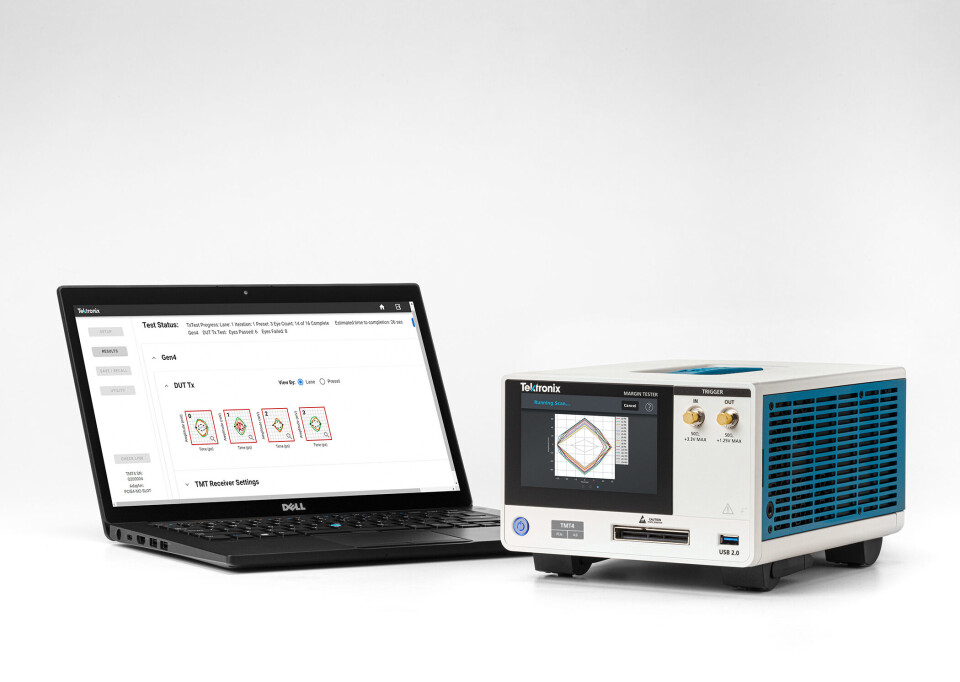

TMT4 Margin Tester er et spesialisert testverktøy for design og validering av PCIe Gen 3 og Gen 4 hovedkort, tilleggskort og systemdesign. Mens PCIe-testing normalt krever komplekse testsystemer og ingeniører med dyp ekspertise og kunnskap, gjør TMT4 Margin Tester det mulig for ingeniører på alle nivåer å evaluere tilstand til sender (Tx)- og mottaker (Rx)-koblinger raskere enn noen gang. Plattformen støtter de fleste vanlige PCIe-formfaktorer, inkludert CEM, M.2, U.2 og U.3, med testmuligheter på opptil 16 baner på tvers av PCIe-forhåndsinnstillinger 0-9, ved bruk av en enkelt standardkontakt.

Testeren skal også være uovertruffen i hastighet og allsidighet for PCIe-testing, noe som gjør det til et flott alternativ for å utføre tidligere og hyppigere evaluering av koblingstilstand på kort eller systemnivå under design og validering. TMT4-testeren er ment å komplementere fullstendige validerings- og samsvarstestsystemer som består av oscilloskop og BERT-er, ved å gjøre det mulig å avdekke problemer tidligere i designprosessen før en grundig undersøkelse ved bruk av tradisjonelt utstyr.

Hastighet og enkelhet

Nye teknologier er mer komplekse enn noen gang, og krever betydelig tid og ekspertise for å validere dem. Den nye TMT4 Margin Tester gjør det mulig for ingeniører på alle nivåer av ekspertise å teste PCIe-enheter på tvers av opptil 160 kombinasjoner av baner og forhåndsinnstillinger på så lite som 20 minutter ved Gen 4-hastigheter. Multibanetesting gjør det mulig for brukere å forbedre den totale testtiden betydelig ved å redusere antall tilkoblingsendringer som er nødvendige for å utføre testing.

Funksjoner

• Hurtigskanningsmodus muliggjør evaluering av koblingstilstand for Gen 3- eller Gen 4-enheter, opptil 16 baner, i minutter, ikke timer eller dager.
• Custom Scan-modus gir dypere innsikt ved at brukerne kan skanne Gen 3- eller 4-enheter, opptil 16 baner, på tvers av PCIe-forhåndsinnstillinger 0-9 (opptil 160 kombinasjoner) på så lite som 20 minutter.
• Enkelt oppsett og konfigurasjon minimerer behovet for ingeniører på seniornivå for å utføre koblingsevalueringer.
• Full Tx/Rx-protokollfunksjon som muliggjør koblingsevaluering av PCIe Gen 3 og Gen 4 kommunikasjonsteknologi på begge sider av koblingen i en enkelt boks.
• Multibanetest-funksjoner gjør det mulig å forbedre den totale testtiden betydelig ved å redusere antallet tilkoblingsendringer som er nødvendige for å utføre testing.
• Synlige koblingsparametere gir ytterligere innsikt i hvilken utjevning som ble brukt for å danne koblingen.
• En rekke adaptere støtter de vanligste PCIe-formfaktorene for enkel tilkobling til hovedkort og tilleggskort DUT-er, inkludert CEM, M.2, U.2 og U.3.

Tilgjengelighet

Tektronix TMT4 Margin Tester er tilgjengelig nå. Mer informasjon: www.tek.com/en/products/pciemargintester.
