Test & måling:
PXI/PXIe-moduler for 110 GHz mikrobølgeanvendelser
Modulbaserte mikrobølgereléer som kan svitsje 110 GHz signaler, for test av radar og kommunikasjon.
Under messen IMS
2023 i San Diego denne uken lanserer Pickering
Interfaces en

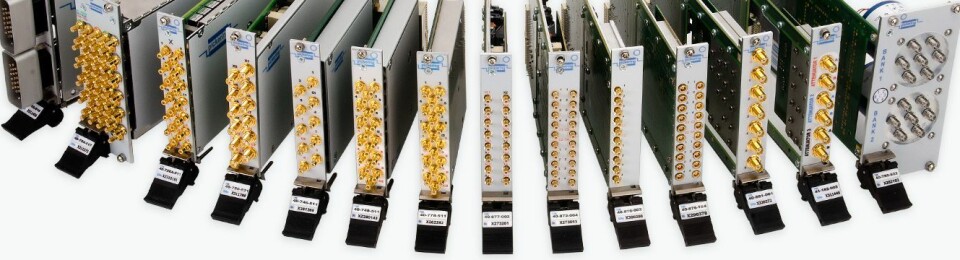

ny serie PXI/PXIe mikrobølgerelé-moduler som skal være i stand til å svitsje 110
GH signaler i tilknytning til krevende RF- og kommunikasjonsapplikasjoner. Som
eksempler nevnes bilrelatert radar, bakkeradar, satellittkommunikasjon og
bakkekommunikasjon med korte rekkevidder.
Denne utvidelsen av Pickerings familie med terminerte SPDT-mikrobølgesvitsjer, som lanseres på IMS, er den første som tilbys i 110 GHz, og gir ifølge selskapet den høyeste RF-svitsjeytelsen tilgjengelig i et Pickering-svitsjesystem. Etter hvert som driftsfrekvensene utvikler seg til stadig høyere nivåer, vil flere av Pickerings RF- og mikrobølgesvitsjingsløsninger støtte 110 GHz for å møte de siste kravene til RF-testing.
Modulene 40-781A-92x (PXI) og 42-781A-92x (PXIe) består av enten en enkel eller dobbel mikrobølgeomskifter-nyttelast, i stand til å svitsje opptil 110 GHz i 50 Ω. De er tilgjengelige med eksterne termineringer, og tilkoblinger er via frontpanelmonterte høykvalitets SMA 1.0-kontakter.
Eksternt terminerte brytere gir den fordelen at de brukertilgjengelige termineringene kan fjernes og erstattes med RF-belastninger med høyere effekt, for økte signalnivåer. Denne svitsjetopologifleksibiliteten tillater også alternative konfigurasjoner for å endre svitsjefunksjonaliteten, for eksempel terminert 4-ports bypass (1 terminering fjernet) og 5-ports DP3T (begge termineringene fjernet).
