3,5 kW trefaseforsyning med lav profil

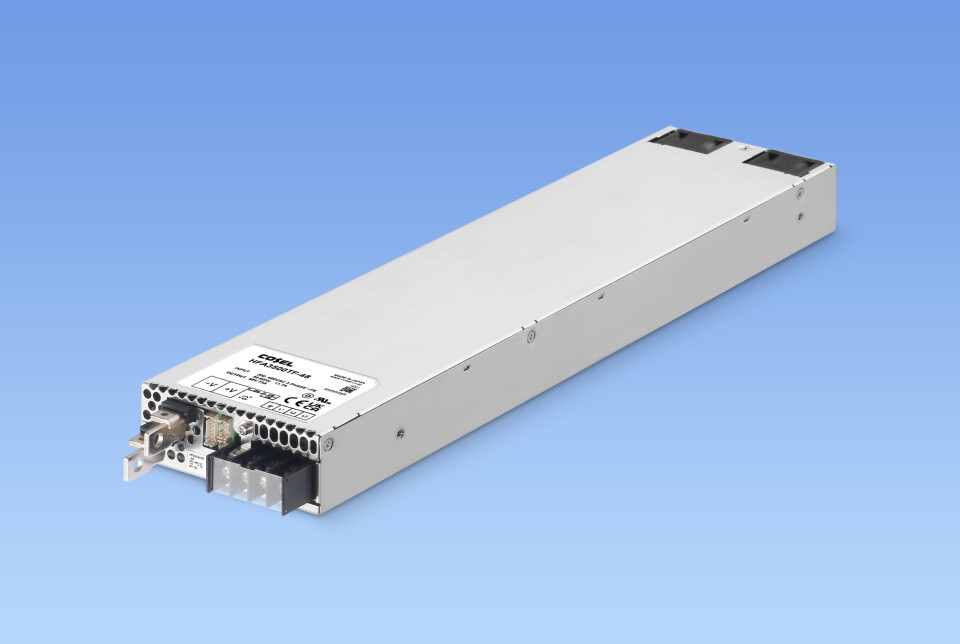

COSEL Co, Ltd lanserer i dag HFA3500TF, et lavprofil 3-fase, 3-leder 3500 W AC/DC lukket strømforsyningsdesign optimalisert for industrielt utstyr som halvlederproduksjon, laserbehandlingsmaskiner og robotikk.

Inngangsspenningen til HFA3500TF retter seg mot verdensomspennende applikasjoner og 3-fase Delta- eller 3-fase Stjerne-nettverk, og omfatter et bredt driftsområde på 180VAC til 528VAC.

Ved å bruke den nyeste "energioptimaliserte", digitalt styrte svitsjetopologien og Wide Band Gap (WBG) halvledere, tilbyr strømforsyningen et effektivitetstall på opptil 94 % ved 400 VAC inngang og 65 VDC utgang. HFA3500TF er tilgjengelig i to utgangsspenninger, 48 VDC og 65 VDC, disse kan justeres i området +15% til -50% ved hjelp av trimfunksjonen. Det kompakte, lavprofil designet er bare 41 mm (1,61 tommer) høyt, komplett med deksel, og har to kjølevifter med variabel hastighet. For høyere effektbehov kan HFA3500TF parallellkobles opptil ti enheter og levere opptil 31,5 kW.

HFA3500TFs lavprofildesign passer inn i den vertikale plassen til en 1U (44,45 mm) rack-enhet, noe som er klart fordelaktig i applikasjoner der plassen er begrenset, og som letter integrering i kompakt utstyr, og sparer verdifull gulv- eller rackplass i industrielle miljøer. For å sikre høyeste ytelse og pålitelighet i en slik lavprofil pakke, er strømforsyningen designet med tanke på høy ytelse og optimalisert for å eliminere hot spots og lette kjøling gjennom hele enheten. For å oppnå dette kombinerer HFA3500TF en innovativ mekanisk layout med den siste utviklingen innen kraftelektronikk, for eksempel en optimert digitalt styrt svitsjetopologi og et effekttrinn med silisiumkarbid (SiC) MOSFETer og dioder, som gir opptil 94 % effektivitet ved 400 VAC inngang for modellen med 65 V utgang.

Industrielt utstyr kan installeres over hele verden og drives av alt fra 200 V til 400 V nett, noe som krever at strømforsyningen fungerer innenfor et bredt spekter av inngangsspenninger. I tillegg til å redusere enfase toppbelastninger og optimalisere lastbalansering på nettverkene deres, foretrekker systemarkitekter 3-fase kraftløsninger, for hvilke COSELs HFA3500TF er designet for å ivareta 3-fase, tre-leder delta eller 3-fase tre-leder stjerneinstallasjon .

Med et inngangsspenningsområde på 180 til 528 VAC er HFA3500TF tilgjengelig med to forskjellige utgangsspenninger, justerbare ved å bruke det innebygde potensiometeret eller trimmefunksjonen. Den 48 VDC/73 A enheten er justerbar fra 24,00 til 55,20 VDC og 65 VDC/54 A-modellen fra 32,50 til 74,75 VDC. Under nominelle arbeidsforhold er utgangseffekten 3,5 kW.

I tillegg til hovedutgangen inkluderer HFA3500TF en 12VDC/1A ekstrautgang som kan brukes for ekstern PÅ/AV. Ekstrautgangen er isolert fra inngang, utgang og funksjonell jord.

HFA3500TF inkluderer begrensningskretser for innkoblingsstrøm, overstrøm- og overspenningsbeskyttelse og termisk beskyttelse. Strømforsyningene utviser allsidighet og robusthet, og kan brukes i et omgivelsestemperaturområde på -10 til +70 C. To kjølevifter med automatisk hastighetskontroll garanterer ventilasjon av enheten, men avhengig av den endelige utstyrsmonteringsstilen og miljøforholdene kan en derating gjelde.

For systemintegrasjon og for å redusere ledet støy, inkluderer HFA3500TF et inngangsfilter og samsvarer med FCC Part15 klasse A, VCCI klasse A, CISPR11 klasse A, CISPR32 klasse A, EN55011-A og EN55032-A.
