Laveffekt spenningsregulatorer

Toshiba Electronics Europe GmbH introduserer nå TCR3DMxxA- og TCR3EMxxA-seriene av generelle, enkeltutgangs spenningsregulatorer med en på/av-kontrollinngang, med lav utfallsspenning og rask transientrespons.

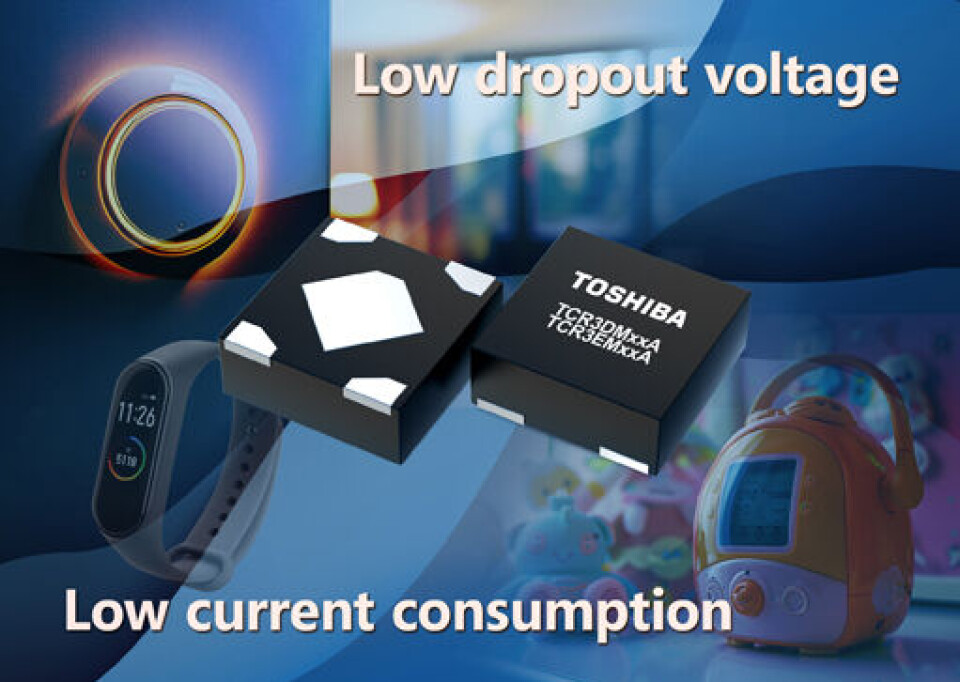

Begge seriene er plassert i den ultra-lille DFN4D-pakken (1,0 mm x 1,0 mm x 0,37 mm), som muliggjør bruk av små keramiske inngangs- og utgangskondensatorer (≥1,0 µF). Dette skal gjøre dem egnet for industrielle applikasjoner eller batteridrevne systemer som krever høytetthets kortmontering. I tillegg gir komponentene en terskelspenning på styrepinne (VCTH) på 0,8V (min) og støtter 1,2V I/O-er, noe som skal bidra til å forlenge enhetens batterilevetid.

TCR3DMxxA-serien opererer over et bredt inngangsspenningsområde på 1,5V til 5,5V. Komponentene er tilgjengelige med faste utgangsspenninger mellom 1,0V og 4,5V (±1%) og kan drive opptil 300mA. Innenfor serien er frafallsspenningen 216mV (typ.) med en lav utgangsstøyspenning på 38µVRMS, og rippelavvisningsforholdet er 72dB (typ.). Dette gjør at komponentene kan opprettholde utgangsspenningen selv når batterispenningen faller. I tillegg, siden en stor strømutgang er mulig ved lav inngangsspenning, oppnår komponenter i TCR3DMxxA-serien lavt strømforbruk og høy strømforsyningseffektivitet. Hvilestrømmen er 86µA (typ.) og standby-strømmen er 0,1µA.

TCR3EMxxA-serien med LDO-regulatorer opererer også over et bredt 1,3 til 5,5V inngangsspenningsområde. Komponentene har faste utgangsspenninger mellom 0,8V og 5,0V (±1%) og kan drive opptil 300mA. Sammenlignet med TCR3DMxxA-serien er den typiske frafallsspenningen mye lavere ved 160mV (2,5V/150mA) med en lav utgangsstøyspenning på 50µVRMS, og rippelavvisningsforholdet er 68dB (typ.). Den ultralave hvilestrømmen er 35µA (typ.) og standby-strømmen er 0,1µA for enda lengre batterilevetid.

Både TCR3DMxxA- og TCR3EMxxA-serien har overstrømsbeskyttelse, termisk avstengning, en innkoblingsstrømbeskyttelseskrets og en automatisk utladningsfunksjon for å beskytte strømforsyningskretsen. Et referansedesign er tilgjengelig med bruk av TCR3DMxxA- og TCR3EMxxA-seriene LDO-regulatorer for en strømforsyningskretsapplikasjon.

For mer informasjon: https://toshiba.semicon-storage.com/eu/semiconductor/product/power-management-ics/low-dropout-regulators-ldo-regulators.html
