Reduserer laveffekt AC/DC-tap

Eggtronic har utvidet sin familie av høytetthets kraftomformingsløsninger ved å lansere et «ultrahøyeffektivt», AC/DC-konverteringsreferansedesign med lavt komponentantall og fast utgang for applikasjoner som opererer med effekter under 120 W.

Den nye QuarEgg PSR (Primary Side Regulation) flyback-løsningen skal forbedre effektiviteten betydelig, og redusere størrelsen på AC/DC-omformere som tradisjonelt ville ha brukt aktiv clamp-flyback (ACF) og kvasi-resonante (QR) topologier.

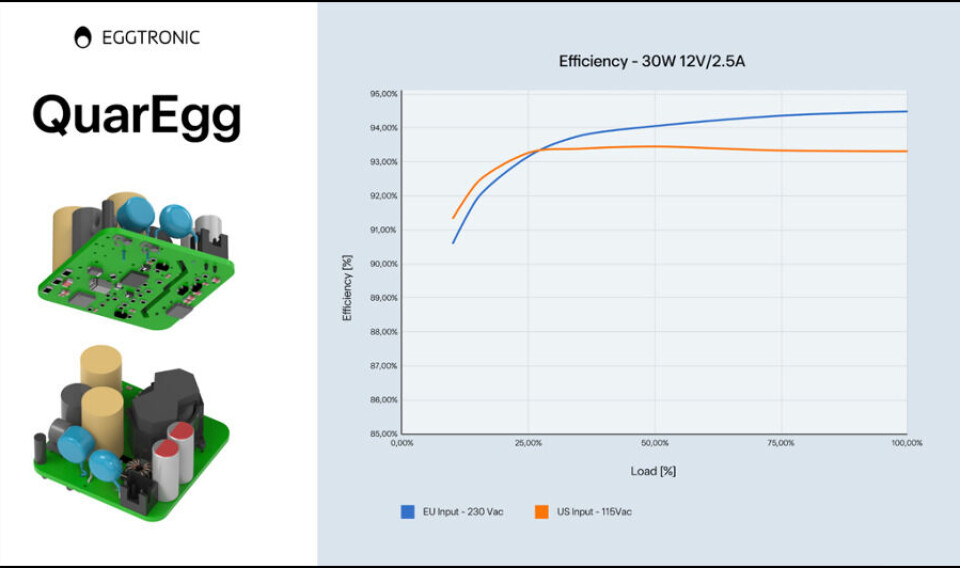

QuarEgg PSR er bygget rundt Eggtronics’ patenterte og utprøvde ZVS-arkitektur (forced zero voltage switching), og leverer en veldig flat tomgang-til-full-last effektivitetskurve som strekker seg fra 91 % ved lav belastning til over 94,5 % ved maksimal effekt. Ved å bruke arkitekturen skal designere kunne redusere totale driftstap betydelig, sammenlignet med konvensjonelle ACF- og QR-teknikker.

Målapplikasjoner for QuarEgg PSR inkluderer rutere, set-top-bokser, hvitevarer og andre laveffektapplikasjoner der effektivitet og effekttetthet er nøkkelkriterier, men effektfaktorkorreksjon (PFC) ikke er nødvendig.

I hjertet av den nye tilnærmingen er Eggtronics’ EPIC QuarEgg PSR IC, en blandet-signal, laveffekt kontroller med multi-modus-drift og synkron likerettingsstyring som skal gi all nødvendig primærsideregulering uten behov for en optokobler. Denne svært integrerte miniatyrenheten på 5 x 5 mm har en optimalisert laveffektmodus for å forbedre ytelsen ved null- og lette belastninger, og skal gi innebygd beskyttelse mot overspenning, overstrøm, spenningsfall og ekstreme temperaturer.
