Motorstyring:
Stepmotordriver for 50V/3A konstantstrøm
Den nye pinne- og formkompatible IC-oppgraderingen skal gjøre det mulig å øke effektnivået og samtidig halvere RDS(ON) for å redusere overskuddshete betydelig.

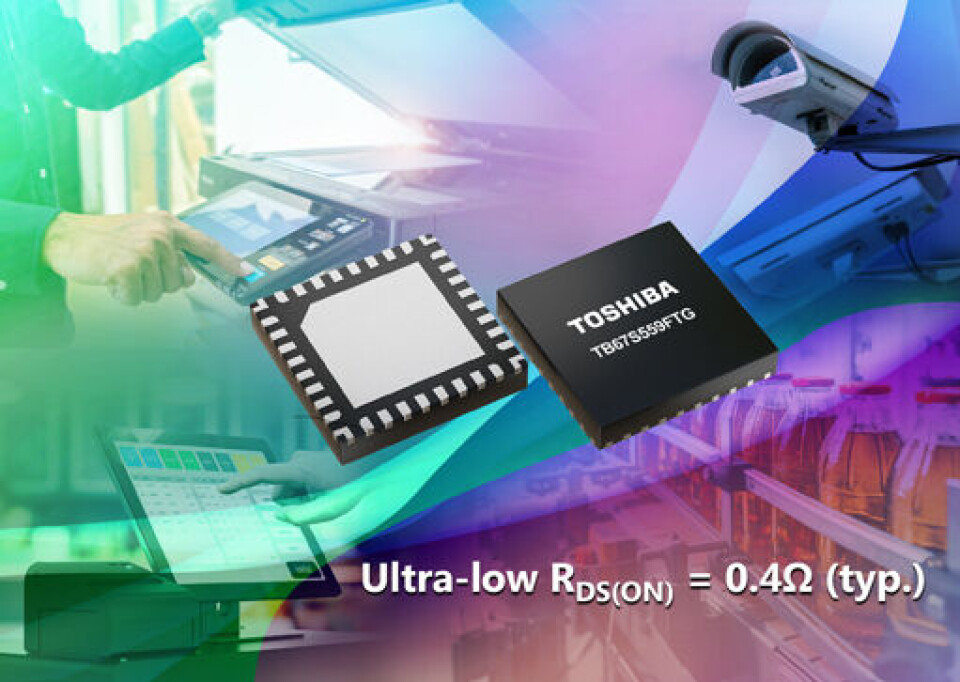

Toshiba Electronics Europe GmbH introduserer TB67S559FTG, en 50 V / 3,0 A stepmotordriver-IC som støtter konstantstrøm styring med innebygd strømdeteksjon.
I en 5,0 mm x 5,0 mm QFN32-pakke opererer komponenten over et bredt 8,2 V til 44 V utgangsspenningsområde for å dekke 12V, 24V og 36V applikasjoner, inkludert kontorautomatiseringsutstyr (OA), salgsstedsterminaler (POS), salgsautomater, overvåkingskameraer, industrielt utstyr og mer.
TB67S559FTG representerer ifølge produsenten en betydelig spennings- og strømoppgradering fra sin pinne-/funksjonskompatible forgjenger, den 40V/2,0A TB67S539FTG, og tilbyr en ultralav på-motstand (RDS(ON)) 0,4 Ω (typisk). Når den er i hvilemodus, trekker enheten en maksimal strøm på 1μA. Den nye driver-ICen skal med det gjøre ingeniører i stand til å øke effektiviteten og påliteligheten til designene sine samtidig som spillvarmen reduseres.
Komponenten skal videre eliminere behovet for eksterne strømfølende motstander med innebygde strømdeteksjonskretser. Den innebygde ladepumpekretsen krever heller ikke en ekstern kondensator. Å eliminere behovet for disse eksterne komponentene gir betydelige plassbesparelser i monteringsområdet.
Foruten TB67S559FTG og den pinne-/funksjonskompatible TB67S539FTG, tilbyr Toshiba et omfattende utvalg av stepmotordrivere produsert ved hjelp av en BiCD (Bipolar CMOS DMOS) prosess som sikrer høy nøyaktighet og høy strømkapasitet. Driver-ICene tilbyr en rekke avanserte funksjoner, som dekker et bredt spekter av spennings- og strømklassifiseringer, og er tilgjengelige i en rekke forskjellige pakketyper.
