Induktanser for høye svitsjefrekvenser

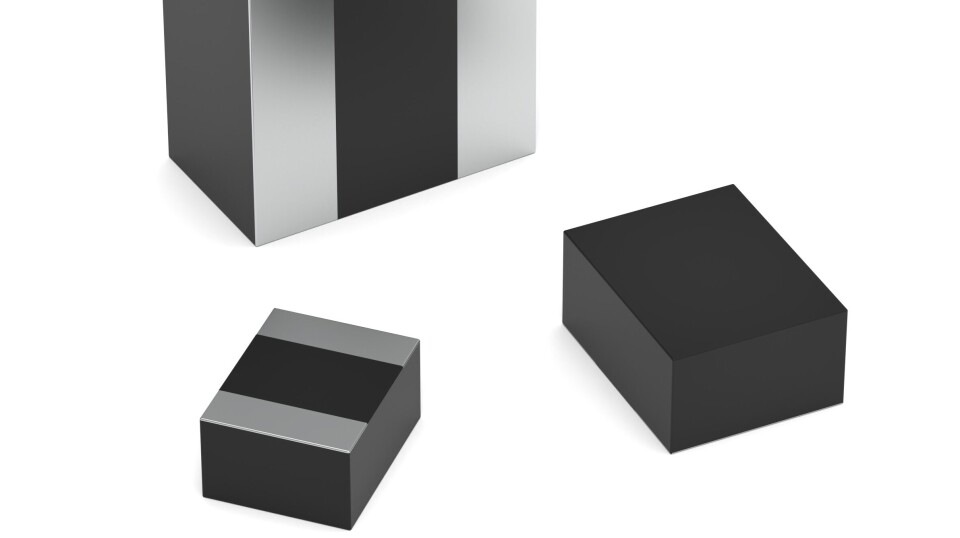

Würth Elektronik introduserer sin nye innstøpte flattrådsinduktans med betegnelsen WE-PMFI. Den kompakte induktoren måler bare 2,0 × 1,6 × 1,0 mm i den minste pakken. Den kan også by på en «eksepsjonelt lav» motstand (RDC fra 4,8 mΩ), en driftsspenning på opptil 48 V, samt et utvidet temperaturområde fra -55 °C til +150 °C, noe som gjør den spesielt egnet for DC/DC-omformermontasjer i kompakte applikasjoner som krever høye utgangsstrømmer og svitsjefrekvenser over én megahertz.

Flattrådsteknologi gir ifølge Würth en rekke fordeler for induktanser: De er mekanisk mer robuste og har optimert varmeavledning. Trådformen utnytter viklingsområdet mer effektivt, og gir mulighet for høyere induktansverdier i samme pakkestørrelse sammenlignet med rund ledning. Flattrådsviklinger tilbyr også et større tverrsnittsareal, og reduserer dermed motstand og I2R-tap. Virvelstrømstap, spesielt i høyfrekvente applikasjoner, er også lavere i en flattrådsinduktans sammenlignet med rundtrådsversjonen. Disse egenskapene har gjort det mulig for Würth Elektronik å utvikle en ny generasjon komponenter som er mer kompakte, temperaturbestandige og langt mer energieffektive. De åpner for nye designmuligheter for utviklere, mener produsenten.

Denne lille og svært effektive induktansen kan være egnet for å drive prosessorer og RAM i bærbare elektroniske enheter, som smarttelefoner og nettbrett. Målinger produsenten har gjort med sammenlignbare komponenter på markedet har vist at WE-PMFI har 50 % lavere DC-motstand, 40 % høyere merkestrøm og 30 % høyere metningsstrøm.

Den nye støpte flattrådsinduktansen er nå tilgjengelig i et bredt spekter av induktansverdier fra 100 nH til 4,7 µH. Som med alle Würth Elektronik-komponenter kan gratis laboratorieprøver av det nye produktet også bestilles.
