Vektor nettverksanalysator for høyvolum produksjon

I følge selskapet har det et skalerbart design som tillater rask oppskalering og enkel tilpasning til applikasjonsspesifikke krav. Det dynamiske området og utgangseffekten skal også være det høyeste i sin klasse, heter det.

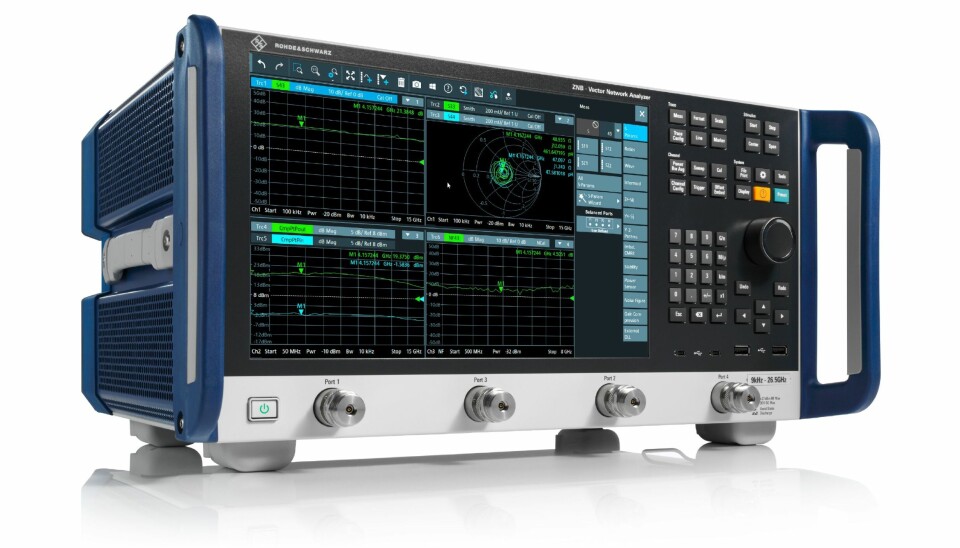

R&S ZNB3000 er en utvidelse av porteføljen av vektor nettverksanalysatorer. Den kombinerer høy målenøyaktighet med svært høy hastighet. Gjennomstrømningshastigheten skal også være høy, noe som gjør den spesielt egnet for høyvolumproduksjon og miljøer med kort opptrappingstid som storskala produksjon av RF-komponenter. Innovative kretskort-baserte front-ender gir høyere stabilitet og minimerer termisk drift, noe som betyr pålitelige målinger over flere dager uten rekalibrering.

Frekvensområdene er fra 9 kHz til 4,5 GHz, 9 GHz, 20 GHz og 26,5 GHz, og typiske applikasjoner er for kommunikasjons-, elektronikkprodukt- og romfartsindustrien samt i design av digitale høyhastighets kretskort og kabler.

R&S ZNB3000 lover det høyeste dynamiske området i sin klasse på opptil 150 dB og en sporstøy på mindre enn 0,0015 dB RMS. Den har også den høyeste utgangseffekten i klassen, for eksempel +11 dBm ved 26,5 GHz, noe som resulterer i bedre oppsettstapskompensasjon. Instrumentets segmenterte sveipefunksjon bruker fleksibel mellomfrekvensbåndbredde (IFBW) og effektnivåer for å øke hastigheten på målinger for ulike deler av filterstrukturen. Filtrene kan enkelt testinnstilles for samsvar med grenselinjer for bestått/ikke bestått.

Takket være det enkle frekvensoppgraderingskonseptet oppfyller R&S ZNB3000 raske oppskaleringskrav. Ved å bruke eksterne svitsjmatriser kan instrumentet skaleres opp for multiportmålinger opp til 48 porter. I tillegg er en rekke program- og maskinvarealternativer tilgjengelige for bredere applikasjonsstøtte.

Som et høypresisjonsinstrument kan R&S ZNB3000 brukes i RF-laboratorier så vel som på produksjonslinjer. I begge applikasjonene er det avgjørende å kjenne den faktiske usikkerheten under gitte testforhold. Inntil nå var det kun mulig å beregne måleusikkerhet for S-parameterresultatene til en DUT i et metrologilaboratorium. Med alternativet R&S ZNB3-K50(P), utviklet i samarbeid med METAS, det sveitsiske føderale instituttet for metrologi, kan R&S ZNB3000 utføre denne beregningen på egen hånd. Den beregner automatisk måleusikkerhetsbåndene og viser dem sammen med de målte S-parametrene.

R&S ZNB3000 vektornettverksanalysator er nå tilgjengelig fra Rohde & Schwarz. For mer informasjon: www.rohde-schwarz.com/product/znb3000
