Banebrytende prober for måling av strømmer

Den nye serien av kraftenheter har helt spesielle egenskaper for de som jobber med større kraftkapasitet og effektivitet. De nye IsoVu-isolerte strømprobene i TICP-serien er verdens første som bruker RF-isolasjon, og gir svært høy presisjon og sikkerhet ved måling av raskt skiftende strøm over både lav- og høyspenningssystemer. EA-PSB 20000 Triple-serien er en 3-kanals, toveis strømforsyning og elektronisk last med energigjenvinning som gir høyere testdekning, tetthet og kapasitet på tvers av flere kanaler innenfor en enkelt enhet.

TICP IsoVu-probene er tilgjengelige for bestilling nå og vil begynne å sendes ut denne måneden, november 2024. EA-PSB 20000 trippel utgangsstrømforsyning er tilgjengelig for forhåndsbestilling i dag, med levering fra januar 2025, får vi vite.

Omdefinerer industrien

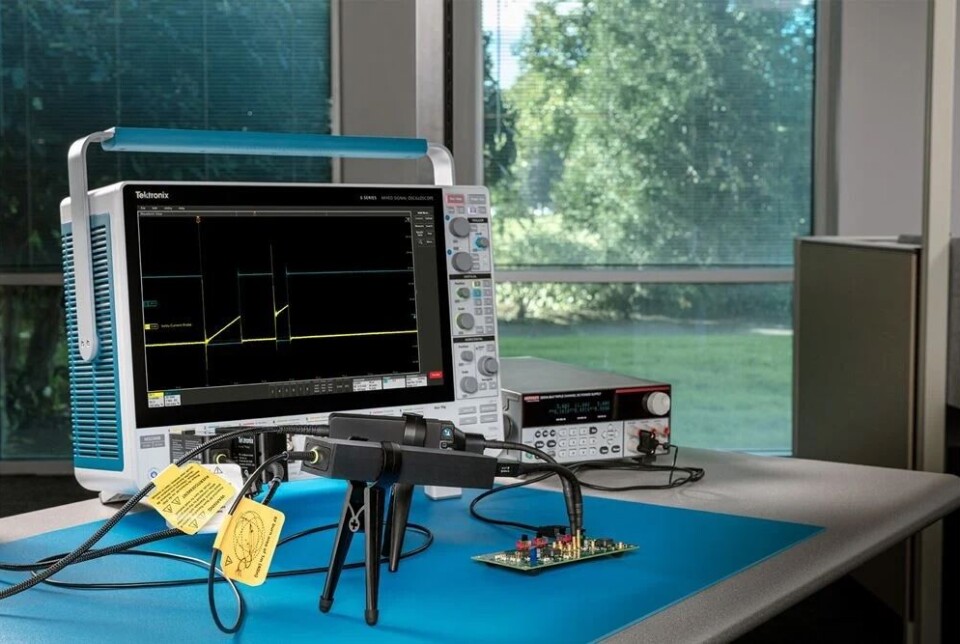

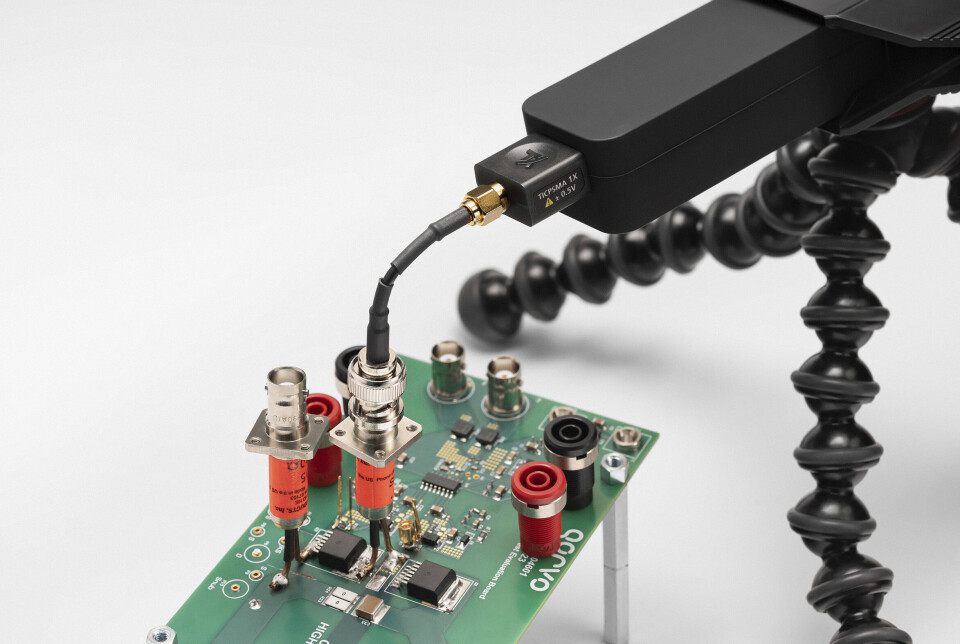

TICP IsoVu-prober er industriens første strømshuntprober som bruker RF-isolasjon, og gir fullstendig galvanisk isolasjon mellom målesystemer og enheter som testes. I tillegg leverer de strømmålinger med høy båndbredde og lav støy i høyspenningsapplikasjoner sammenlignet med eksisterende sonder på markedet, eller alternative shuntmåleteknikker. Disse sondene er tilgjengelige i båndbredder på opptil 1 GHz, og gjør det mulig å fange nøyaktige målinger av raskt skiftende strømmer på oscilloskopene over et bredt spenningsområde i nanosekunder – fra mikroampere til kiloampere.

– Det brede måleområdet dekker tidligere utilgjengelige høyspentmiljøer, fra hurtigsvitsjende SiC- og GaN-strømomformere til laveffektsapplikasjoner som batteriytelsestesting i mobile enheter – alt med en enkelt sonde, sier Daryl Ellis, Tektronix' leder for Entry og Mainstream Portfolio. – Når den globale etterspørselen etter kraftinnovasjon øker, setter vi nye standarder innen presisjon, sikkerhet og skalerbarhet, og gir kundene mulighet til å flytte grensene for hva som er mulig i bransjer som spenner fra bilindustri til fornybar energi.

Nøkkelfunksjoner:

• Komplett galvanisk RF-isolasjon, eliminerer jordsløyfer
• Mer enn 30 ganger høyere common-mode rejection (CMRR) enn tradisjonelle differensialspenningsprober: 140 dB CMRR ved DC, opptil 90 dB ved 1 MHz
• Ultralavt støybidrag – i en 1X-konfigurasjon gir 50 Ω-inngangen ekstremt lav støy på <4,7 nV / √Hz (<150 μV ved 1 GHz)
• Tilgjengelig i 3 modeller med båndbredder på 1 GHz (TICP100), 500 MHz (TICP050) og 250 MHz (TICP025)
• Bruker TekVPI-probegrensesnitt for å integrere med Tektronix 4-, 5- og 6-serie MSO-oscilloskoper

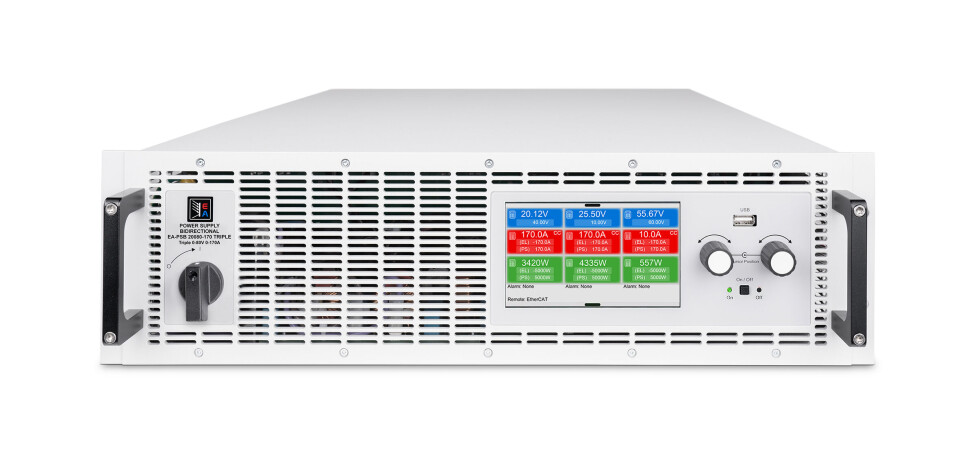

EA-PSB 20000 Trippel strømforsyninger

EA-PSB 20000 Triple-serien er den første trippelkanals, toveis likestrømforsyning, som er i stand til å levere parallelltesting med høy tetthet for komponenter i komplekse systemer. Hver av de tre uavhengige kanalene kan levere opptil 10 kW strøm, støtte en rekke spenninger opp til 920 V og strømmer opp til 340 A. Serien gjør det mulig å konsolidere flere testoppsett i ett, noe som reduserer kostnader, utstyrsbehov og testtid. Den har også «autoranging», som automatisk justerer spenningen eller strømmen for å levere full effekt over et bredt driftsområde, slik at en enkelt enhet kan håndtere ulike spennings- og strømkombinasjoner.

Nøkkelfunksjoner:

• Tre uavhengige, fullt isolerte toveis likestrømskanaler
• Fungerer som en DC elektronisk last for energigjenvinning, opptil 96 % energigjenvinning
• Støtter opptil 30 kW total effekt, spenninger fra 0 – 60 V opp til 0 – 920 V, og strømmer fra 0- 40 A opp til 0-340 A per kanal
• Avansert parallelltesting med galvanisk isolert Share-Bus
• Høyhastighets CAN-FD kommunikasjonsgrensesnitt
• Reduserer nødvendig hylleplass med 50 % sammenlignet med enkeltutdataenheter
