Kraftmoduler:

Fleksibel gatedriver-biasspenning

Publisert Sist oppdatert

RECOM lanserer nå et utvalg med bittesmå DC/DC-omformere for krevende gatedriverapplikasjoner.

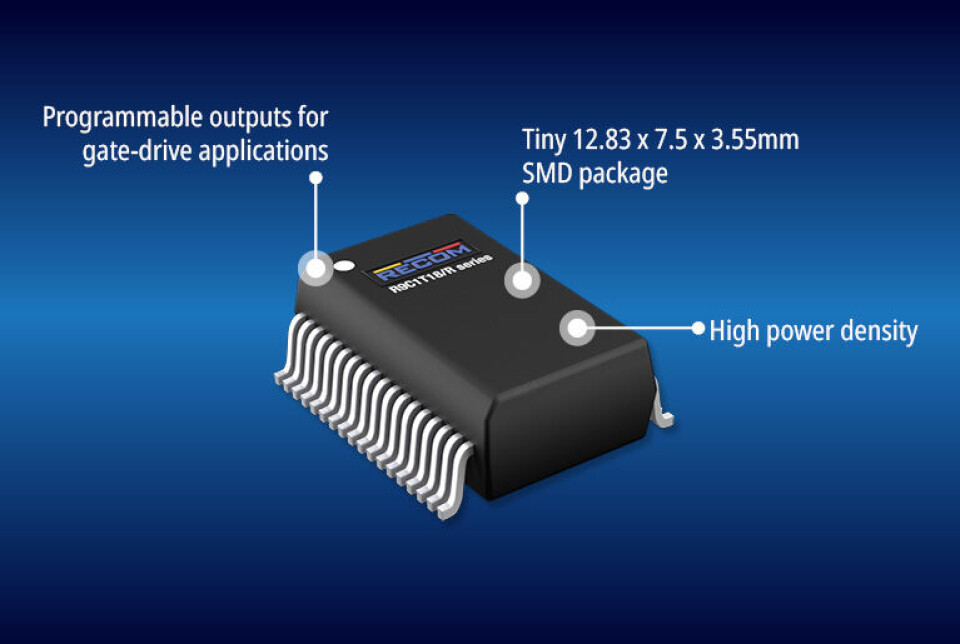

Gatedrivere trenger nøyaktige spenninger for å oppnå høy effektivitet og systempålitelighet. En ny serie isolerte kraftmoduler fra RECOM tilbyr en økonomisk og høy-ytelses løsning i en liten 36-pinners SSOP OFM-pakke, på kun 12,83 x 7,5 x 3,55 mm.

De isolerte modulene kommer med flere inngangsområder, som dekker 8,5 V til 27 VDC for 12 V, 15 V og 24 VDC nominelt med effekt opp til 2,5 W, avhengig av valgt variant og temperaturområde.

Hver komponent har to fullt regulerte utganger som kan programmeres av brukeren, som asymmetriske positive og negative verdier, eller som en enkelt positiv eller negativ verdi for å passe til et bredt spekter av gatedrivspenninger for IGBTer, Si- og SiC-MOSFETer, og GaN-kaskode HEMT-celler.

For eksempel kan del R12C2T25/R operere over 9-18 VDC inngang og programmeres for +18 V / -5 V utgang for å passe til en SiC MOSFET. Arbeidstemperaturen varierer fra -40 °C til 100 °C, med reduksjon avhengig av variant. Isolasjonsklassifiseringen for serien er 5 kVAC/1 min forsterket og 1,4 kVDC under arbeid, med en lav isolasjonskapasitans på mindre enn 3,5 pF og en dV/dt-immunitet på 150 V/ns.
