EU-midler til brikkeproduksjon i Østerrike

EU-kommisjonen godkjente i går finansiering av et halvlederproduksjonsanlegg i Østerrike for ams OSRAM AG under European Chips Act.

Den offisielle finansieringsgodkjenningen fra det østerrikske økonomi- og arbeidsdepartementet, som er ansvarlig for utbetalingen av finansieringen, ventes nå om kort tid. ams OSRAM planlegger å bruke finansieringen på opptil 227 millioner euro for å styrke utviklings- og produksjonsstedet i Premstaetten på en bærekraftig måte.

Totalt planlegger selskapet å investere 567 millioner euro i prosjektet innen 2030, når full produksjon starter.

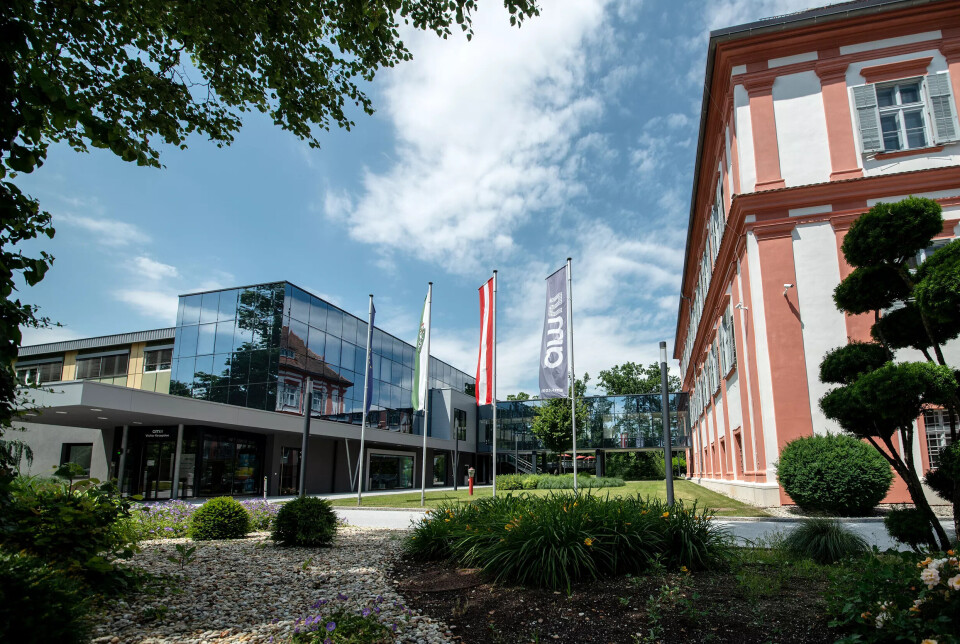

Det nye anlegget på produksjonsstedet i Premstaetten i delstaten Steiermark er ment å ytterligere utvide den ledende rollen til den østerrikske halvlederindustrien, heter det i en pressemelding fra selskapet:

I fremtiden vil halvlederproduksjonsanlegget produsere svært differensierte neste generasjons optoelektroniske sensorer som er kvalifisert for bruk innen medisinsk teknologi og bilindustrien. I tillegg planlegges produksjon av produkter til industri eller til bruk i forbruksvarer.

Det kombinerer fremragende teknologier (CMOS, filter¹ og TSV²) og fungerer i henhold til et verktøykassekonsept. Avhengig av produktet kan de ulike egenskapene kombineres individuelt etter behov for energieffektive produkter for bildebehandling og optoelektronikk med redusert formfaktor, flere funksjoner på en enkelt komponent og enestående elektrisk ytelse.

Byggingen av det ekstra renrommet på Premstaetten-området, med et areal på 1800 kvadratmeter for CMOS-produksjon, vil også doble filterkapasiteten og øke TSV-kapasiteten med en faktor fire.

1) Filtre velger innkommende stråling. For eksempel bruker de fenomenet interferens – overlapping av lysbølgelengder – for å slippe gjennom eller reflektere visse spektralområder av elektromagnetisk stråling. Dette muliggjør fargegjenkjenning utover det menneskelige øyets evne

2) TSVer - Through Silicon Vias - er vertikale elektriske forbindelser gjennom en brikke. De er essensielle byggesteiner for avanserte pakketeknologier for høyytelseskomponenter med lite fotavtrykk som kreves i mange forskjellige markedssegmenter, som forbruker-, bil-, medisinske osv. Enheter med TSVer er vanligvis 30 til 70 prosent mindre enn konvensjonelle pakkeekonsepter. En slik betydelig reduksjon i størrelse er nødvendig for å muliggjøre implementering av sensorer i Internet of Things-applikasjoner.
