Digilent introduserer USRP B205mini-I FPGA-basert programvaredefinert radioplattform

Har et bredt frekvensområde (70 MHz til 6 GHz) og en programmerbar transceiver.

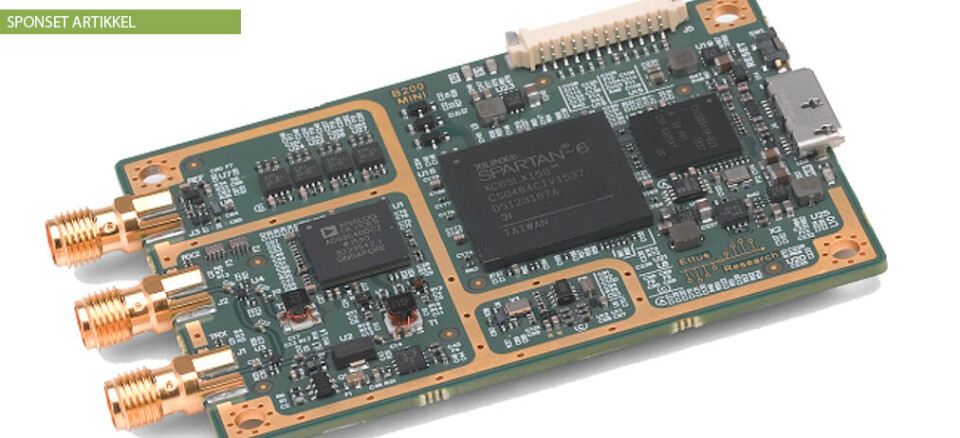

USRP B205mini-i er en fleksibel og kompakt plattform som er ideell for både hobby- og OEM-applikasjoner. Den er designet av Ettus Research™ og gir et bredt frekvensområde (70 MHz til 6 GHz) og er en programmerbar, industriell Xilinx Spartan-6 XC6SLX150 FPGA. Siden USRP er transceivere, betyr det at de både kan sende og motta RF-signaler.

RF-frontenden bruker Analog Devices AD9364 RFIC-mottaker med 56 MHz øyeblikkelig båndbredde. Kortet er bussdrevet av en høyhastighets USB 3.0-tilkobling for å strømme data til vertsdatamaskinen. USRP B205mini-i inkluderer også kontakter for GPIO, JTAG og synkronisering med en 10 MHz klokkereferanse eller PPS-tidsreferanse inngangssignal.

Maskinvaren er praktisk tilgjengelig via USRP Hardware Driver (UHD). UHD tilbyr både C/C++ og Python API og har plattformstøtte for flere industristandard utviklingsmiljøer og rammeverk, inkludert RFNoC, GNU Radio, LabVIEW og Matlab/Simulink. Og for å sikre at du ikke har noen begrensninger for hvordan du bruker UHD, er den tilgjengelig på Linux, Windows og Mac OS. UHD gir den nødvendige kontrollen som brukes til å transportere brukerdefinerte bølgeform-eksempler til og fra USRP-maskinvaren, samt kontrollere radioens forskjellige parametere (f.eks. samplingsrate, senterfrekvens, gain osv.)

USRP B205 Mini er nå tilgjengelig fra Elfa Distrelec.

Hva er det

RF-egenskaper

  • 1 TX, 1 RX
  • 70 MHz til 6 GHz frekvensområde
  • Opptil 56 MHz øyeblikkelig båndbredde

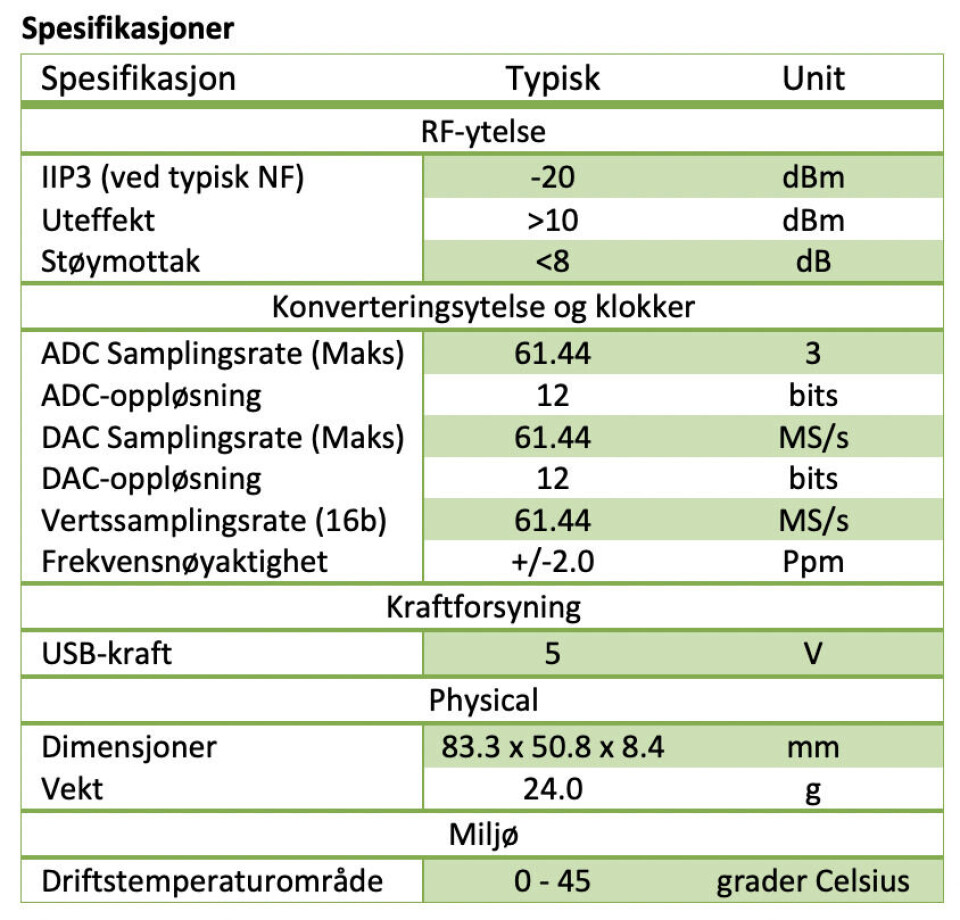

Spesifikasjoner

Programvare

  • USRP maskinvaredriver 3.9.2 (eller nyere)
  • GNU Radio

Synchronisering

  • 10 MHz klokkereferanse
  • PPS tidsreferanse
Hvem er det for
Applikasjoner

Applikasjoner:

  • AM/FM
  • Mobilkommunikasjon
  • TV-kringkasting
  • IoT
  • GPS
  • WiFi
  • Industri, vitenskap, og medisin (ISM)
  • Algoritmeutforskning

 Målgruppe:

  • Forskere
  • Hobbyiser
  • Studenter og professorer
  • Industri fagspesialister
Ofte stilte sporsmal

USRP B205mini-i har en Getting Started GuideUser Manual og Hardware Resources.

Det er en liste over applikasjoner og casestudier, med støtte fra en rekke Ettus-maskinvare: https://www.ettus.com/applications/

Det er også en 10-minutters video som viser hvordan du bygger en FM-mottaker med en USRP- og GNU-radio tilgjengelig her.

Hva er fordelen
  • Kortet er bussdrevet av en USB 3.0-tilkobling, som også gir en forenklet høyhastighetskommunikasjon til vertsdatamaskinen.
  • Den kraftige UHD-programvaren API reduserer læringskurven og gir en rask startopplevelse for både nye og erfarne brukere.
  • GNU Radio med åpen kildekode tilbyr et bredt spekter av verktøy og algoritmer som gjør det mulig å oppdage og analysere luftgrensesnittprotokoller.
  • Utviklere kan jobbe med kjente programmeringsspråk, inkludert C/C++ og Python. UHD Python API er tilgjengelig HER.
