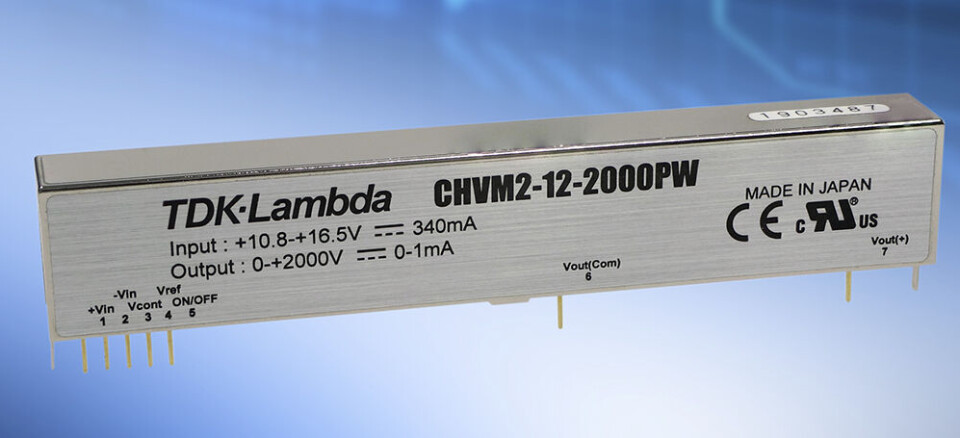

TDK-CHVM2-12-2000PW

Fra 12V inn til 2000V ut

En 12V DC-DC-omformer for 1,4 til 3W leverer justerbare utganger på opptil 2kV og lav utgangsstøy.

TDK Corporation lanserer 12V inngang CHVM-serien av høyspent ikke-isolerte DC-DC-omformere fra TDK-Lambda. Serien kan gi nominelle utganger på 180V til 2000V, justerbar fra 0,5% til 100%, med utgangseffektnivåer på 1,4 til 3W. Det metallskjermede dekselet reduserer utstrålt utslipp og lover svært lav utgangsrippel og støy. Omformerne er ideelle for bruk i presisjons- og støysensitive applikasjoner, inkludert fotomultiplikator-rør, fotodioder, elektronmikroskoper, røntgen spektrometre, massespektrometre og ultralydsonder.

Serien er tilgjengelig med utganger på 180, 300, 350, 470, 1000, 1500 og 2000V i enten positiv eller negativ polaritet. Utgangen kan programmeres ved hjelp av en ekstern spenning eller motstand over et område på 0,5 til 100% og kan bremses ved hjelp av fjernkontrollens på/av-funksjon. Alle modeller er beskyttet mot overstrøm. Inngangsspenningen er 11 til 13V for modellene 1,4W og 1,5W, 10,8 til 16,5V for 2W og 10,8 til 13,2V for modellene 2,5W eller høyere.

Tre kompakte kapslinger dekker hele serien. CHVM1R5 (1,4W og 1,5W) måler 44 x 16 x 30mm (BxLxH), CHVM2 og CHVM2R6 (2 og 2,6W) 110 x 12 x 19.75mm og CHVM2R5, CHVM2R7 og CHVM3 (2,5, 2,7 og 3W) 80 x 12 x 19,75 mm.

Driftstemperaturområdet er -10 til +50°C for 1,5 W-modellene og -10 til +60°C, og reduseres lineært til 60% belastning over +50 ° C, for modeller med høyere effekt. CHVM vil starte opp ved -20 ° C. Sikkerhetssertifisering inkluderer IEC/UL/CSA/EN 62368-1 med CE-merking i henhold til lavspennings- og RoHS-direktivene.
