Rå videorutingsbrikke

En ny 20Gbps flerkanals mux/demux fra Diodes Inc. skal sikre bedre ruting av HD/UHD videosignaler.

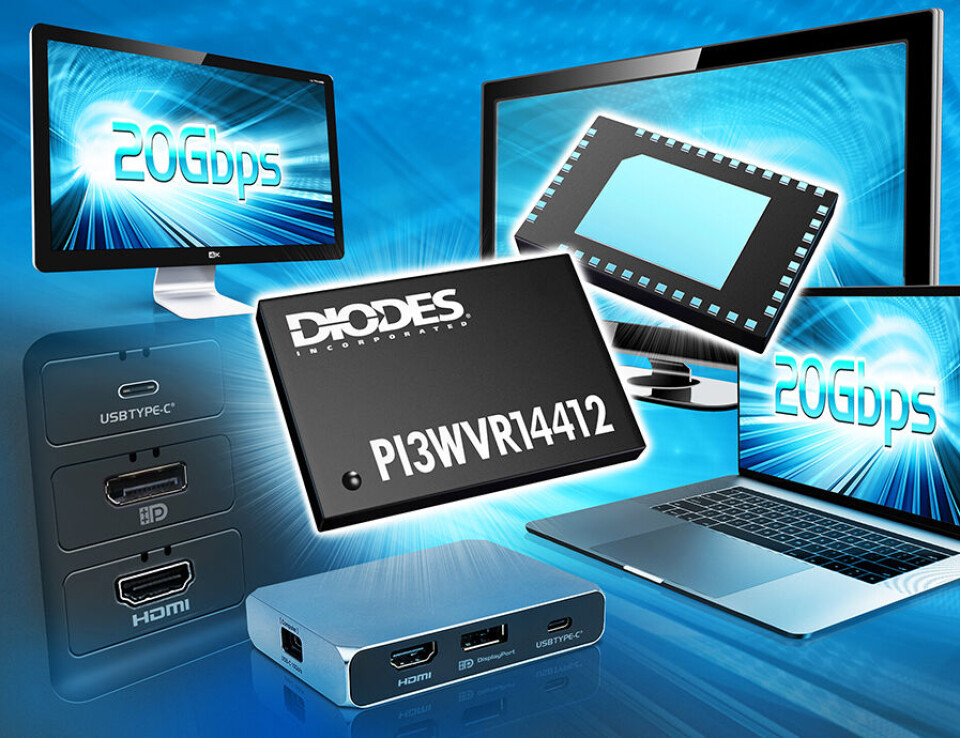

Diodes Incorporated utvider sitt utvalg av passive multiplekser/demultiplekser videosvitsjer med den nye 4-kanals PI3WVR14412.

Med støtte for opptil 20Gbps skal denne 2:1/1:2 mux/demux-komponenten tilby hastigheter langt utover det andre produkter på markedet kan by på, ifølge Diodes 35% økning.
PI3WVR14412 er kompatibel med begge grensesnittstandardene DisplayPort 2.0 pg HDMI2.1, som typisk er integrert i den nyeste generasjonen grafikkprosessorenheter (GPU).

Sentrale anvendelser er mobile arbeidsstasjoner, spillkonsoller, dokkingsystemer, bærbare PCer, skjermer, TVer og TV-bokser.

Komponenten tillater ruting av 4K HD- og 8K UHD videosignaler, med – ifølge produsenten – meget lav signaldempning. Rutingen kan være enten fra to kilder til en enkel utgang, eller en enkelt kilde til to utganger.

Egenutviklet teknologi skal ivareta høye hastigheter med god signalintegritet. Ved drift på 10GHz, ser man typisk et isettingstap på -2dB og et returtap på -10dB. Kanal-til-kanal krysstale skal være på kun 35dB mens av-isolasjon er -15dB ved denne frekvensen. Bit-til-bit avdrift er normalt bare 5ps, får vi opplyst.

Toveis kommunikasjon er ivaretatt via AUX-kanalen, noe som muliggjør at andre protokoller, slik som USB 2.0 kan støttes. Et stort spenningsområde på inngangssignalet (0 V til 3,6 V) tillater direkte kopling av HDMI ved VDD bias og DP signaler ved 0 bias. Hot plug detection (HPD) og display data channel (DDC) er også inkludert.

Komponentene leveres i en 40-pinns TQFN pakke (3mm x 6mm x 0,75mm), og prisantydning er USD 1,70 i volumer på 5000 stykk.
