Sertifisert som «trygg kraftforsyning»

COSEL lanserer konveksjonskjølte kraftforsyninger i åpen ramme med 200% spisseffekt for industrielle anvendelser.

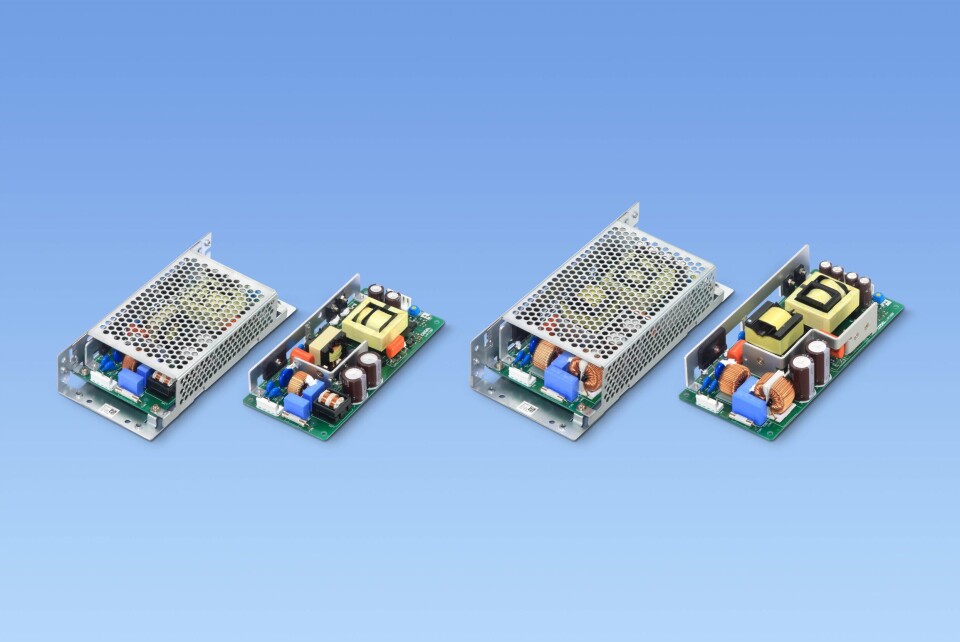

COSEL Co, Ltd lanserte i dag nye 150W og 300W friluft konveksjonskjølte kraftforsyninger, LHP150F og LHP300F. LHP150F og LHP300F er utviklet med tanke på industrielle applikasjoner med krav til høyt sikkerhetsnivå, og er sertifiserte i henhold til EN62477-1 (OVC III).

Produktene fungerer med et stort, universelt inngangsspenningsområde fra 85 til 264VAC og har et typisk effektivitetsnivå på 93%. LHP150F og LHP300F er tilgjengelig med fem ulike utgangsspenninger som er mye brukt i industriell automatisering og prosesser, med mulighet for 200% spisseffekt i opptil 10 sekunder for dynamiske laster.  Standardproduktet er et kretskort i åpen ramme, med chassis og deksel tilgjengelig som opsjon.

Industrielle applikasjoner krever effektive strømforsyninger som kan fungere i forskjellige miljøer med høyt sikkerhetsnivå. LHP150F og LHP300F er sertifisert i henhold til EN62477-1 Over Voltage Category Three (OVC III), noe som betyr at et sluttutstyr drevet av produktene kan kobles direkte til hovedfordelingspanelet uten at det må legges til et ekstra isolasjonsnivå. Dette forenkler systemdesignerens oppgave, reduserer kostnadene og garanterer det høyeste effektiviteten.

Ettersom LHP150F og LHP300F er designet for bruk verden over, har de et inngangsområde fra 85 til 264 VAC. Fem utgangsspenninger er tilgjengelig: 24V, 30V, 36V, 42V og 48V med utgangsstrøm på henholdsvis 6,3A, 5,0A, 4,2A, 3,6A og 3,2A for LHP150F og 12,5A, 10,0A, 8,4A, 7,2A og 6,3A for LHP300F. Utgangsspenningen kan justeres med et innebygd potensiometer.

Industrielle applikasjoner krever ofte høyere strøm under oppstart eller kortvarig toppytelse.

LHP150F og LHP300F er designet med et høyt dynamisk styringsnivå og et effekttrinn som er i stand til å tåle langvarige makslaster, noe som gjør det mulig å levere hele 200% av den nominelle effekten i opp til 10 sekunder hvis det oppstår en situasjon som krever spisseffekt. For eksempel leverer versjonen av LHP150F med 24V utgang en permanent strøm på 6,3A med opp til 12,6 A spissytelse. Det samme forholder gjelder alle versjonene av LHP150F og LHP300F.

For å oppnå lave harmoniske forstyrrelser på strømmen, anvender LHP150F og LHP300F aktiv effektfaktorkorrigering (PFC), og svitsjetrinnet bruker en LLC resonant topologi kombinert med den nyeste generasjonen krafthalvledere, noe som fører til en typisk effektivitet på opp til 94%.

Kraftforsyningene er optimalisert for konveksjonskjøling, og kan anvendes i et omgivelsestemperaturområde fra -10 til +70 grader Celsius. Avhengig av sammenstillingsmetoden og ventilasjonen i det endelige utstyret, kan en viss degradering oppstå, som spesifisert i den tekniske dokumentasjonen.

I type åpen ramme måler LHP150F 75 x 27 x 160mm (2,95 x 1,07 x 6,30 tommer) og veier maks 320g, mens LHP300F måler 84 x 37 x 180mm (3,31 x 1,46 x 7,09 tommer) og veier maks 580g.

LHP150F og LHP300F har isolasjon på 3.000 VAC fra inngang til utgang, 2.000 VAC fra inngang til jord (FG) og 500 VAC fra utgang til jord. Videre har de innebygde beskyttelseskretser mot startstrøm, overstrøm og overspenning.

Begge kraftforsyningene er i samsvar med sikkerhetskravene fra UL (USA), C-UL (Canada), DEMKO (Danmark), og TUV (Tyskland). De er sertifisert etter UL62368-1, EN62368-1, EN62477-1 (OVC III), og er i tillegg i samsvar med DEN-AN.

For å ytterligere demonstrere anvendelighet og fokus på detaljer, er det tilgjengelig en rekke tilleggsvalg for å imøtekomme spesifikke behov, slik som Belegg (C), Lav Lekkstrøm (G), EP kontakttype (J4), Fjernstyrt ON/OFF (R), Chassis (S), Chassis & Deksel (SN), Terminalblokktype (T), Konnektor for en ekstern kondensatorbank (U1), 8 pinns utgangskontakt (kun LHP300) (J5), Push-in terminalblokk (T4), og Innebygd DC-sikring (DC).

LHP150F- og LHP300F-seriene har fem års garanti og er kompatibel med de europeiske RoHS-, REACH- og Lavspenningsdirektivene.
