Tektronix med 2. generasjon IsoVu

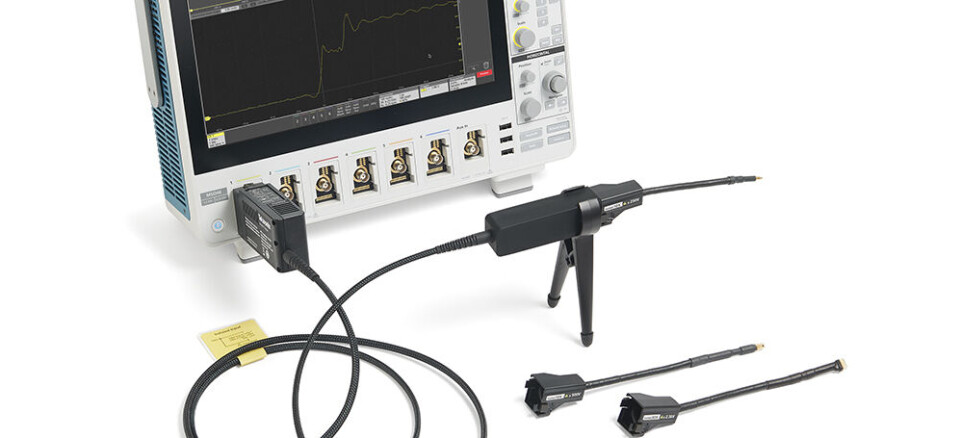

Andre generasjon IsoVu isolerte oscilloskop-prober, Tektronix TIVP serie, forbedrer funksjonalitet og brukervennlighet vesentlig for IsoVu probeteknologien, som ble introdusert for markedet i 2016. De nye probene utvider applikasjonsområdene for isolerte prober for hele markedet med mindre fysisk størrelse, forbedret brukervennlighet og utvidet elektrisk ytelse.

Publisert Sist oppdatert

Denne artikkelen er 2 år eller eldre

Å gjøre nøyaktige målinger i høyhastighets systemer uten jordreferanse kan være tilnærmet umulig med tradisjonelle differensielle prober. Utviklere som jobber med wide-bandgap teknologier som SiC og GaN møter vanskelige utfordringer for å måle og karakterisere enheter på grunn av høyere frekvenser og svitsjehastigheter. Ved å galvanisk skille proben fra oscilloskopet, har IsoVu probene fullstendig endret måten utviklere og forskere gjør «wide bandgap» effektmålinger.

IsoVu Gen 2 bruker de samme patenterte elektro optiske teknologiene for å fange signaler og strømforsyne probene, uten å ha elektrisk kobling til oscilloskopet. Sammenlignet med tradisjonelle høyspennings differensialprober, har IsoVu probene en unik kombinasjon av høy båndbredde, dynamisk område og klassens beste CMRR over hele probens båndbreddeområde, ifølge en pressemelding fra Tektronix. CMRR spesifikasjonene for ikke-isolerte prober reduseres hurtig når frekvensen øker og umuliggjør målinger på høye frekvenser. Bruk av optisk kabel gir også mulighet for måling på lange avstander og gjør proben svært lite følsomme for EMI forstyrrelser.

Med basis i den opprinnelige IsoVu serien (Gen 1), kan IsoVu Gen 2 probene tilby oppgraderinger og nyvinninger over hele spekteret:

  • Mindre fysisk størrelse – med omtrent 1/5 av størrelsen til 1. generasjonen, får TIVP serien får enklere tilgang til målepunkter som tidligere ikke var tilgjengelige. I tillegg har selve styringsenheten blitt redusert og inngår nå i probens kompenseringsenhet.
  • Forbedret følsomhet – de nye probene er mer følsomme med lavere støy ved +/- 50V målinger, som gir bedre visibilitet og spenningsfølsomhet i wide bandgap-målingene.
  • Bedre nøyaktighet – de nye probene tilbyr utvidet nøyaktighet på en rekke områder, inklusiv bedre DC nøyaktighet, nøyaktighet på forsterkning over hele inngangsområdet og forbedret temperaturdrift korrigering. Dette gir dypereog bedre karakterisering av design for økt energieffektivitet.
  • Færre spissbytter – med større dynamisk område på sensorhodet, behøves det færre spisser for å dekke det samme spenningsområdet som IsoVu Gen1. Dette korter i sin tur ned testetiden, eliminerer mulige feil ved spissbytte og senker kostnaden for kunder som må kjøpe flere spisstyper for å dekke sitt testbehov.

IsoVu leveres med båndbredder 200 MHz, 500 MHz og 1 GHz. Common mode spenningen er ±60 kV og differensialspenningen ±2500 V.
