Vektorsignalgeneratorer med forbedret EVM
Nye R&S SMW200A og R&S SMM100A vektorsignalgeneratorer har fått betydelig forbedret EVM-ytelse, ifølge Rohde & Schwarz.

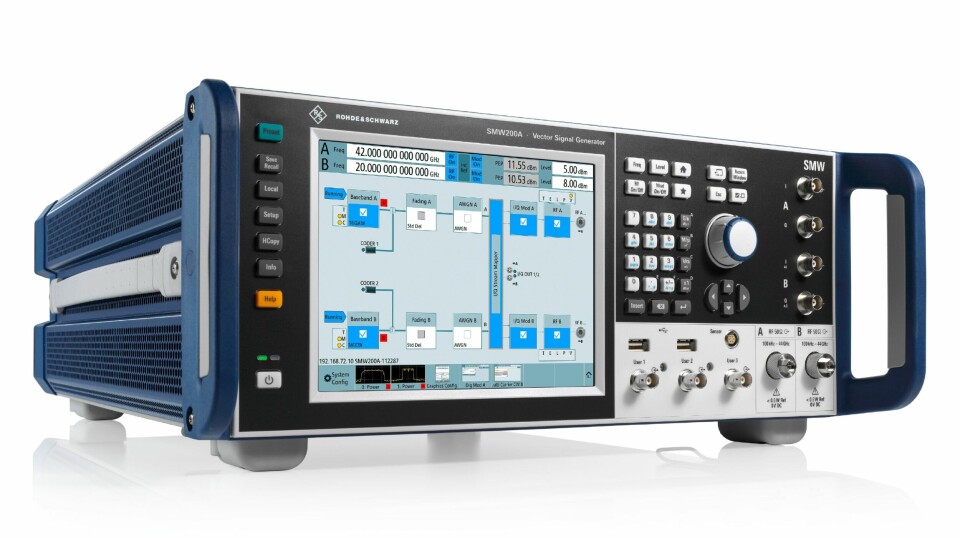

Rohde & Schwarz har introdusert den siste oppdateringen av sine to vektorsignalgeneratorer, signaturmodellen R&S SMW200A for de mest krevende applikasjonene, og dens motstykke i mellomskiktet, R&S SMM100A.
Foruten et redesignet frontpanel og brukergrensesnitt, har SMW200A blitt utstyrt med modifisert mikrobølgemaskinvare for forbedret ytelse innen feilvektorstørrelse (EVM) samt høyere utgangseffekt i frekvensområdet over 20 GHz. Dette imøtekommer kravene til 5G NR FR2-forskning og RF-komponent- og modultesting, opplyser produsenten.
Denne oppgraderingen kommer med en RF-lineariseringsprogramvareopsjon, SMW-K575, som bruker digital pre-forvrengningsteknologi for å optimalisere EVM ved høy utgangseffekt. Dette skal sikre høy nøyaktighet og stabilitet, selv for komplekse modulasjonsskjemaer i hele frekvensområdet.
Disse sentrale oppgraderingene omfatter også SMM100A, som nevnt SMW200As motstykke i mellomskiktet. Denne kommer også med et nytt lavfasestøyalternativ, SMM B709. Med dette alternativet kan SMM100A gi for eksempel en EVM-ytelse bedre enn –53 dB for et IEEE802.11be-signal med en båndbredde på 320 MHz.
Kunder med tidligere modeller av SMW200A eller SMM100A kan også dra nytte av de nye ytelsesforbedringene som tilbys av SMx-K575 RF-linearisering: Rohde & Schwarz tilbyr ettermonteringsalternativer gjennom en enkel service- og kalibreringsprosess.
