48 V til 12 V DC-DC omformere

Nye Vicor DCM3717 og DCM3735 DC-DC-strømmoduler støtter den økende trenden med 48V-sentriske kraftforsyningsnettverk (PDN) som skal gi større kraftsystemeffektivitet, effekttetthet og lavere vekt sammenlignet med 12V-baserte PDNer.

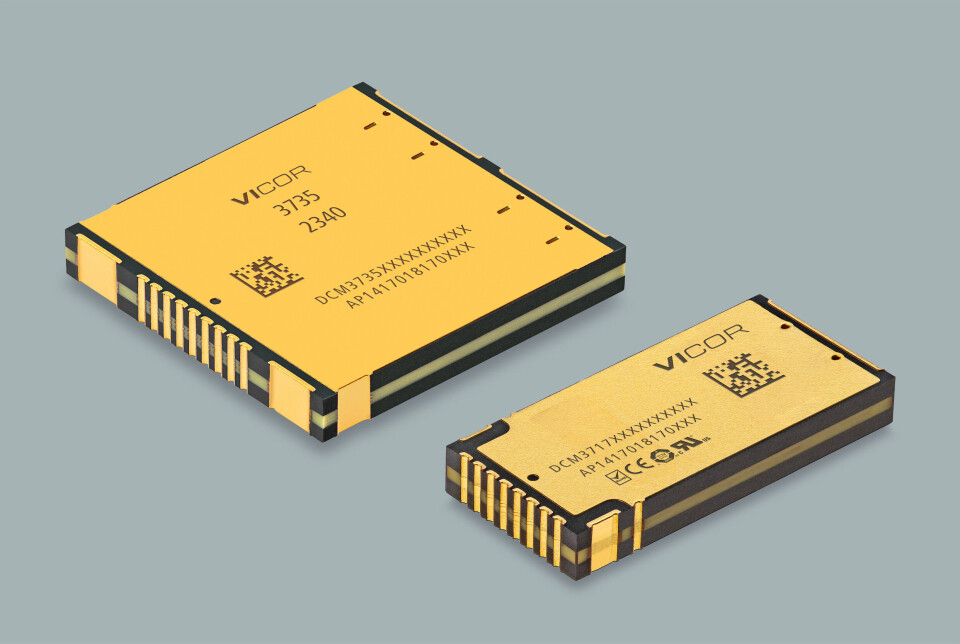

DCM-produktene beskrives som ikke-isolerte, regulerte DC-DC-omformere, som opererer fra en 40–60 V-inngang for å generere en regulert utgang som kan justeres fra 10 V til 12,5 V. DCM3717-familien (37mmx17mmx5.2mm) er tilgjengelig i to effektområder, 750 W og 1 kW, mens DCM3735 (37mmx35mm5.2mm) er en 2 kW-enhet. Disse nye DCM-produktene kan også parallellkobles for å raskt skalere systemeffektnivåer.

Med en påstått bransjeledende effekttetthet på 5kW/in3, gjør disse nye DCM-produktene det mulig for kraftsystemdesignere å distribuere høyytelses 48V strømforsyningsnettverk for eldre 12V-belastninger og oppnå betydelige fordeler med størrelse, vekt og effektivitet. Den 5,2 mm lavprofilerte SM-ChiP overflatemonterte pakken er termisk dyktig, noe som skal lette design av termisk styringssystem.

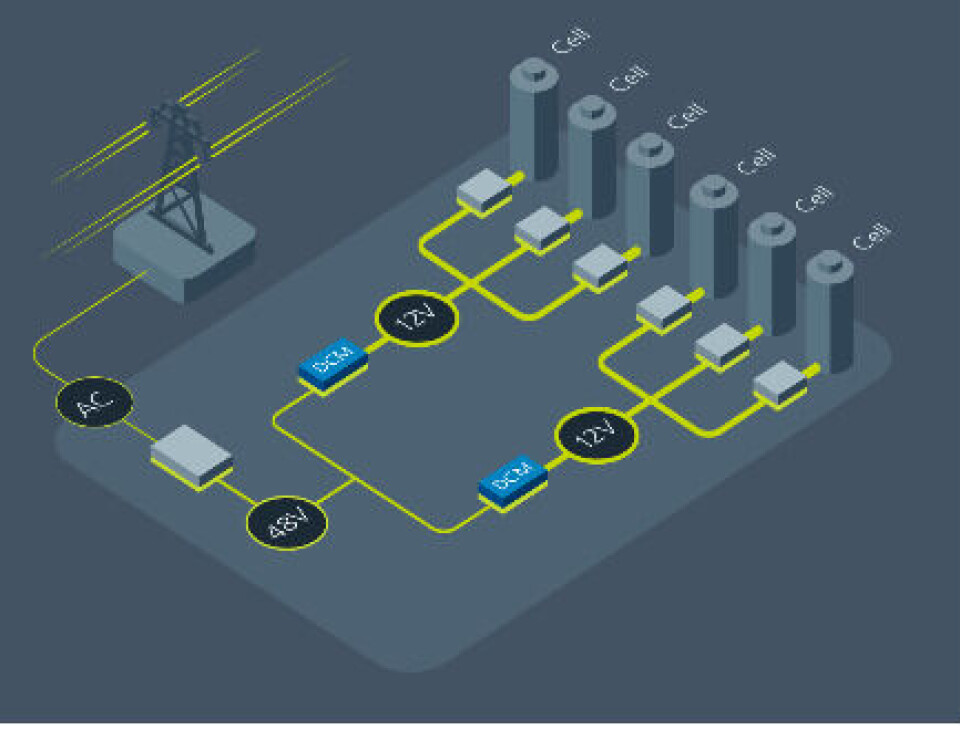

Ifølge Vicor gjennomgår PDNer et avgjørende skifte fra 12V til 48V-arkitekturer, for å dra nytte av høyere effektivitet. Fordelene ved å bruke 48V har blitt demonstrert i høyytelses databehandling, bilindustrien og i mange andre applikasjoner. Å gripe denne muligheten byr imidlertid på mange utfordringer for kraftsystemdesign for eldre systemer som har blitt optimert rundt 12V-arkitekturer i flere tiår. Vicor, med sin erfaring innen 48V DC-DC strømkonvertering, mener nå å lette overgangen med en 48V-sentrisk kraftmodultilnærming til design av kraftsystemer. Som med andre 48V kraftmoduler, kan denne nye familien av ikke-isolerte DCM-produkter brukes sammen med Vicor BCM høyspennings bussomformerfamilie som konverterer fra høyspenning (800V og 400V) til 48V. Når en 48V-buss er etablert, kan Vicor DCM-produkter effektivt konvertere fra 48V til en regulert 12V, heter det.
