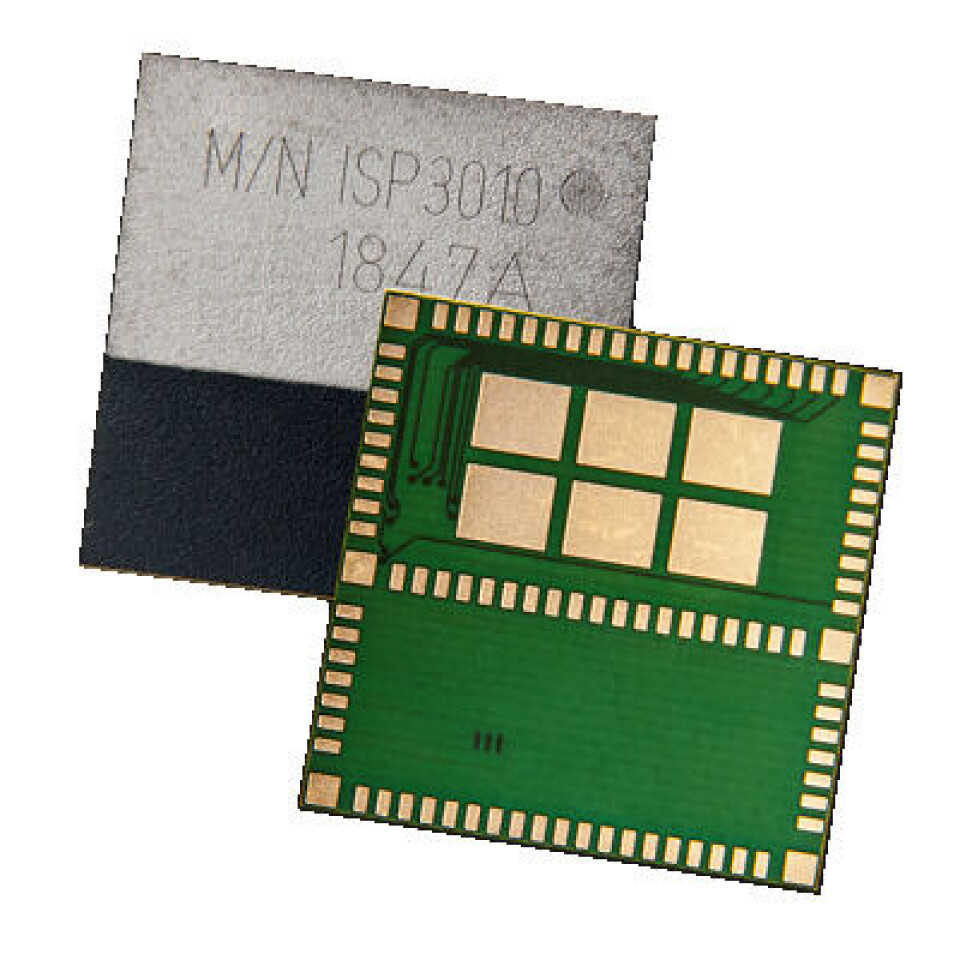

ISP3010 RF module_Insight SiP_contact@insightsip.com

Smart brikke finner ting

En kombinert UWB- og BLE-modul skal være perfekt for lokaliseringsapplikasjoner der det kreves presisjon og sanntidsoperasjon.

Insight SiP er en spesialist innen utvikling av svært små RF-moduler. Nå introduserer de siste skudd på stammen, RF-modulen ISP3010 RF, som kombinerer smart Ultra-Wide Band (UWB) og Bluetooth Low Energy (BLE) funksjoner med en MCU (mikrokontroller). Hver av RF-teknologiene har sin egen antenne – begge er integrert i modulen.

Den lille LGA-modulen måler kun 14 x 14 x 1,5 mm, hvilket skal gjøre den til en egnet frittstående modulløsning for avstandsberegnende applikasjoner som krever nøyaktige, sanntids lokaliseringssystemer og trådløs kommunikasjon med lang rekkevidde.

Ifølge leverandøren kan RF-modulen således muliggjøre trådløs kommunikasjon med svært presis lokalisering, som skal ha en nøyaktighet innenfor 10 cm over en avstand på opp til 50 meter.

For anvendelser med rekkevidde utover 50 meter kan ISP3010 benyttes i kombinasjon med eksterne, optimaliserte UWB-antenner med samme presisjon, avhengig av antennekonfigurasjonen.

Alternativt kan ISP3010 fungere som en frittstående tag med en kraftig innebygd flyttallsprosessor.

Den har digitale grensesnitt som gjør det mulig å integrere den i en større, mer kompleks posisjoneringsløsning.

UWB-kommunikasjonen skal være kompatibel med IEEE802.15.4-2011.

ISP3010 administreres via et enkelt grensesnitt som styres trådløst gjennom Bluetooth, eller via SPI-grensesnittet. Ifølge produsenten representerer den en egnet, frittstående modulløsning for IoT-basert helse-, sport-, fritids- forbruker- og industrielle applikasjoner som anvender nøyaktige sanntids lokaliseringssystemer (RTLS).

Enheten skal også være egnet for sikkerhetsbobleapplikasjoner, adgangskontroll og innendørs posisjonering.

Modulen er basert på DecaWave DW1000 énbrikke UWB transceiver og Nordic Semiconductors 2,4 GHz trådløse systembrikke nRF52832. Videre har den en 32-bit ARM Cortex M4 CPU, 512 kB flashminne, 64 kB RAM samt analoge og digitale periferikretser. Den er også utstyrt med avkoplingskondensatorer, 38,4 MHz krystaller for UWB, 32 MHz og 32,768 KHz krystaller for BLE, DC-DC omformere, RF-tilpasningskretser og to antenner – i tillegg til den trådløse systembrikken.
