Liten brikke forenkler BLE-design

Med sin nye Bluetooth 5.2 systembrikke i WLCSP-format gjør Nordic Semiconductor det mulig å bruke enklere 2-lags kort fremfor flerlagskort.

Nordic Semiconductor lanserer i dag nRF52805, en Bluetooth 5.2 systembrikke (SoC), som er det sjuende tilskuddet til deres populære og velprøvde nRF52 serie.

NS_nRF52805-1_PRINT Høyt integrert BLE-brikke kan implementeres på tolagskort.

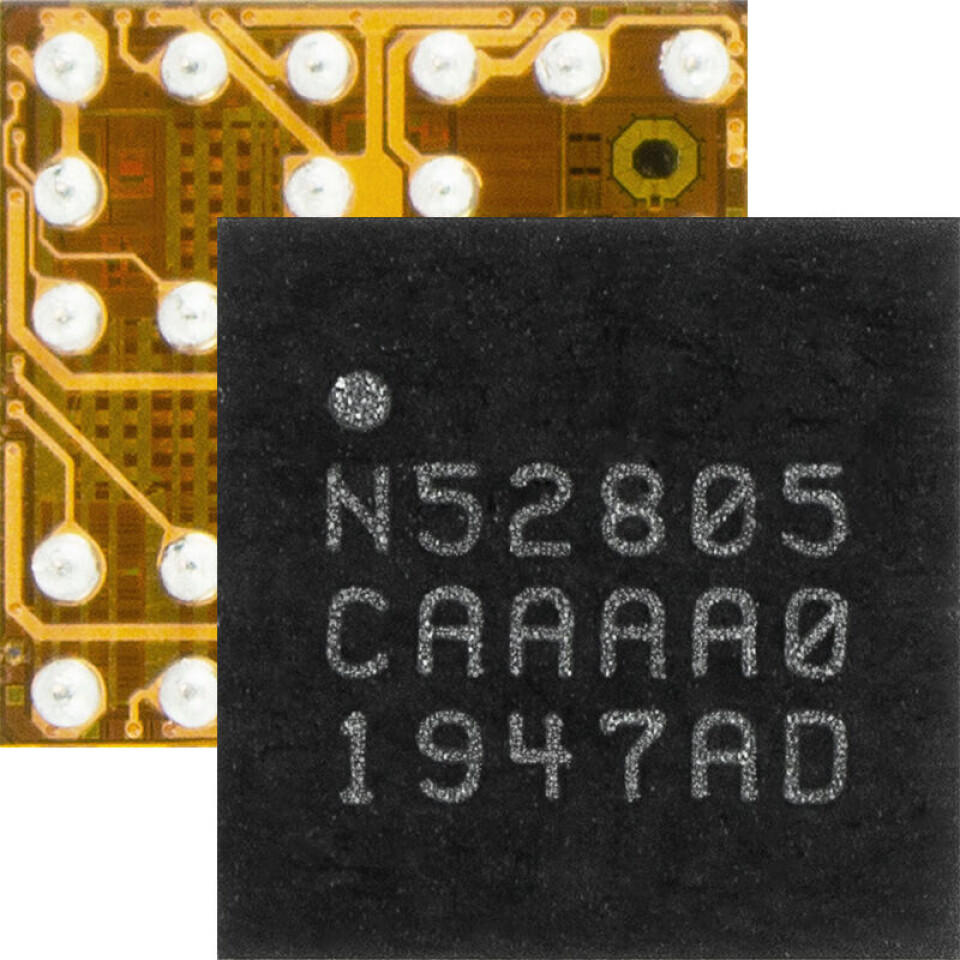

nRF52805 er en ultra-laveffekt Bluetooth Low Energy (BLE) SoC som kommer i en WLCSP (wafer level chip scale package) som kun måler 2,48 x 2,46 mm. Systembrikken er optimalisert for  tolags mønsterkortdesign, og eliminerer dermed behovet for dyrere firelags mønsterkort.

Komponenten klarer en datahastighet på 2 Mbps og tilbyr bl.a. utvidet Channel Selection Algorithm #2 (CSA #2) for bedre sameksistens.

Under panseret sitter en kraftig 64-MHz 32-bit Arm Cortex-M4 prosessor (144 CoreMark) med høy effektivitet (65 CoreMark/mA) samt 192KB Flash og 24KB RAM. Den multiprotokoll (Bluetooth LE/2,4GHz) radioen skal tilby opptil +4dBm effektutgang og -97dBm følsomhet (1 Mbps Bluetooth LE) for et linkbudsjett på 101dBm. Radioens spisseffekttrekk er kun 4,6mA (TX 0dBM, RX 1Mbps) mens systembrikkens strømtrekk er så lavt som 0,3 µA i System OFF og 1,1 µA i System ON med 24KB RAM ivaretatt og RTC i gang.

Systembrikken har en rekke analoge og digitale grensesnitt, slik som SPI, UART og TWI, en tokanals 12-bit ADC, og ti GPIO.

Nordic tilbyr et 9,5 x 8,8 mm referanseutlegg med alle ti GPIO t, som kun krever ti eksterne passive komponenter (inkludert to krystall lastkondensatorer). Systembrikken kan drives av en 1,7 til 3,6 V strømforsyning, og inneholder LDO og DC/DC spenningsregulatorer.
