Datamodul for produktutvikling

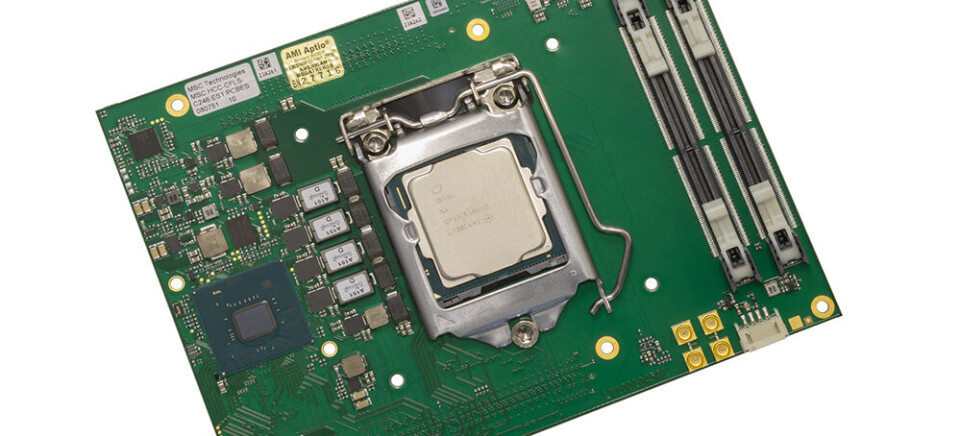

Avnet Integrated lanserer den første av selskapets nye produktlinje «Computer-On-Module for High Performance Computing (COM-HPC)»; MSC HCC-CFLS klientmodulfamilie. Produktlinjen er basert på den nye PICMG COM-HPC klient-standarden.

Klientmodulfamilien passer typisk til applikasjoner som avanserte menneske-maskingrensesnitt (HMI) systemer, komplekse industrikontrollere, overvåkningssystemer med mange sensorer, kunstig intelligens (AI) løsninger, industriell Internet of Things (IIoT), medisinsk utstyr og spillsystemer.

Klientgrensesnittet har et stort utvalg av grafiske grensesnitt, 1G og 10G Ethernet-porter, PCI Express-grensesnitt og USB-porter. I tillegg tilbys bærerkortet MSC HC-MB-EV, inkludert designstøtte.

MSC HCC-CFLS COM-HPC-klientmodulfamilien er basert på 9. generasjons Intel Core S-prosessorfamilie, som spenner fra rimeligere startnivåvarianter til avanserte prosessorer med opptil åtte kjerner og 16 tråder.

Den nye COM-HPC Computer-On-Module-standarden ble spesielt optimalisert av PICMG for spesielt kraftige databehandlingsapplikasjoner som fokuserer på høy databehandlings- og grafikkytelse. I motsetning til tjenerformfaktorene, tilbyr klientvariantene også et bredt utvalg av grafiske grensesnitt.

Noen spesifikasjoner:
Det finnes flere modulvarianter - fra kostnadseffektive Intel Celeron-prosessorer til høyytelses Intel Xeon og Intel Core i7-prosessorer med termisk effekt (thermal design power - TDP) fra 35 W til 80 W. For dataintensive applikasjoner kan modulene utstyres med opptil 64 GB DDR4-2666 SDRAM med valgfri feilsjekk og korreksjon (ECC).

Grafikken til MSC HCC-CFLS-modulene støtter kraftig grafikkakselerasjon og maskinvarebasert videokoding/dekoding. Opptil tre uavhengige skjermer, med en maksimal oppløsning på 4k x 2k, kan tilkobles via tre DDI-grensesnitt og ett eDP-grensesnitt.

PCI Express Graphics (PEG) x16-porten basert på PCIe Gen3 muliggjør integrering av ekstern grafikk og kunstig intelligens (AI)-akseleratorer. Ytterligere grensesnitt inkluderer 16 PCI Express x1-baner, USB 3 Gen1 og 2, SATA 3.0, 1G, 10G Ethernet og GPIO.

MSC HCC-CFLS modulfamilien tilsvarer COM-HPC størrelse C formfaktor og har dimensjoner på 160 x 120 mm. Modulhøyden bestemmes av kjøleløsninger bestemt av termisk krav.
