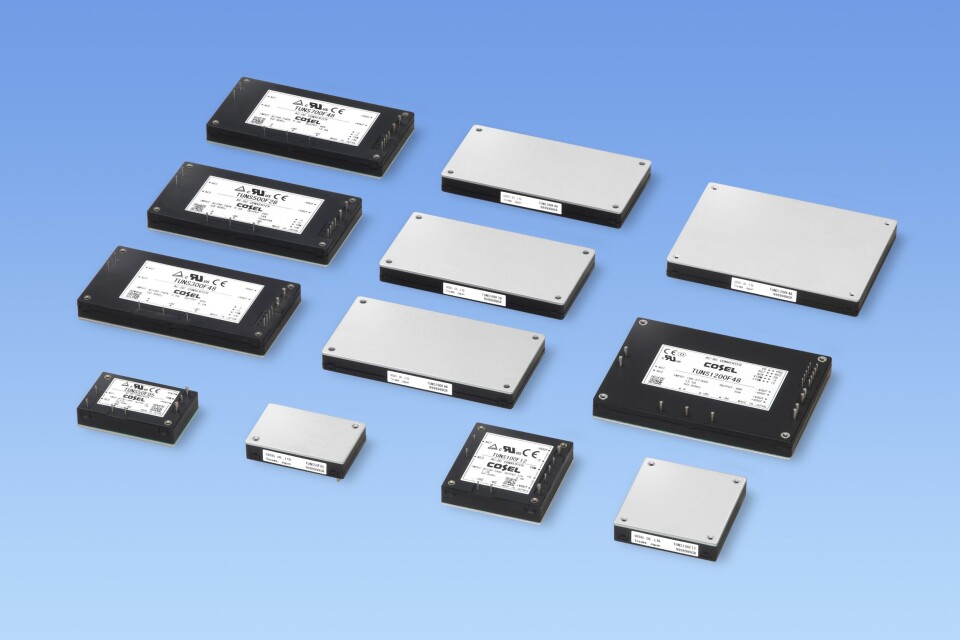

COSEL_TUNS_family

Kraftig AC/DC for kortmontering

COSEL lanserer 1,2 kW lavprofil AC/DC kraftmodul med høy effekttetthet, for montering på kort i industrielle og medisinske applikasjoner.

Strømforsyningsleverandøren Cosel Co, Ltd lanserer i dag en ny 1,2 kW, kompakt og lavprofil AC/DC kraftmodul for kortmontering. TUNS1200 er designet for krevende applikasjoner verden over, og har et inngangsspenningsområde fra 85 VAC til 305 VAC og er sertifisert for å møte industrielle og medisinske standarder. Pakket i en forseglet plastkapsling med aluminium baseplate, har TUNS1200 en høyde på kun 12,7 mm (0,5 tommer) og veier mindre enn 280 gram.

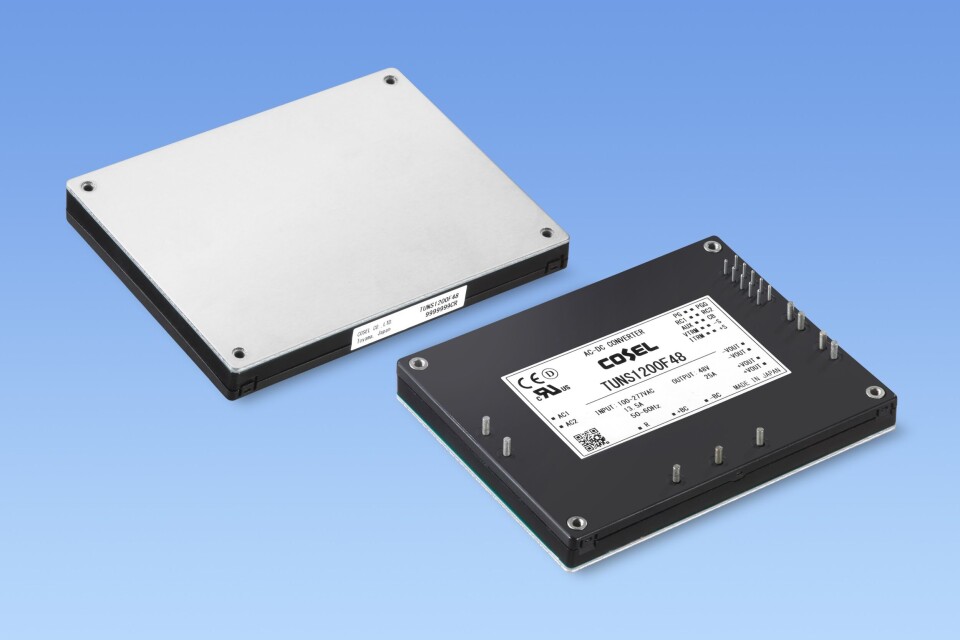

COSEL_TUNS1200 TUNS 1200 fra Cosel.

Sammenlignet med eksisterende 1kW AC/DC moduler for innbygging, er fotavtrykket til TUNS1200 hele 36% mindre, men leverer likevel 21% mer effekt, hevder selskapet.

Enheten kan drives ved baseplatetemperaturer fra -40C til +100C. TUNS1200-modulene kan parallellkoples med inntil ni enheter (opp til 9.750 W), utgangsspenningen kan justeres ned til null volt, og skal enkelt kunne settes til driftsmodus med konstant spenning eller konstant strøm.

TUNS1200 er det nyeste medlemmet i COSELs TUNS serie, som omfatter en 50W ¼ blokk, 100W ½ blokk og 300, 500 og 700W fullblokkenheter. Utviklet med den aller nyeste teknologien leverer TUNS1200 full effekt opp til +85 grader C baseplatetemperatur, og skal være i stand til å operere trygt ved temperaturer opp til +100 grader C med noe derating.

TUNS1200 serien omfatter versjoner med tre ulike utgangsspenninger: TUNS1200F12 (12V / 84A), TUNS1200F28 (28V / 43A) og TUNS1200F48 (48V / 25A). Utgangsspenningen kan justeres +/- 20% (-20% /+10% for 48V) ved hjelp av trimmepinnen, selv om TUNS1200 serien inkluderer en aktiv Voltage Trimming inngang (VTRM), noe som gjør det mulig å justere utgangsspenningen ned til null ved å tilføre en ekstern spenningskilde. Gjennom bruk av den nyeste teknologien har TUNS1200 en energieffektivitet på typisk 92% og en effektfaktor på 0,98 ved 100V.

For applikasjoner som batteriladere, som krever konstant strøm (CC), inkluderer TUNS1200 en dedikert pinne (ITRM), og ved å bruke en DC-spenning eller koble en motstand til –S-terminalen er det mulig å stille konstantstrøm fra rett over null til ønsket strøm.

Enhetene har en isolasjonsspenning fra inngang til utgang (2MOOP) på 3.000 VAC 2.000VAC inngang-til-jord (1MOOP) og 500VAC utgang-til-jord. Beskyttelse mot overspenning, overstrøm samt termisk beskyttelse er inkludert som standard.

TUNS1200 er egnet for industri- og medisinske anvendelser, og er i samsvar med myndighetenes godkjenningskrav: UL62368-1, EN62368-1, C-UL (Tilsvarer CAN/CSA-C22.2 No.62368-1), ANSI/AAMI ES60601-1, EN60601-1 3rd, C-UL (tilsvarer CAN/CSA-C22.2 No.60601-1), og i samsvar med IEC60601-1-2 4. TUNS1200 inneholder et aktivt filter, i samsvar med harmonisk dempning IEC61000-3-2 (Class A).
