Toshiba TLP170AM TLP170GM

Fotoreléer med lav utløserstrøm

Nye Reléer med maksimal LED utløsertstrøm på 1 mA gir bedre følsomhet i fotodiodematrisen.

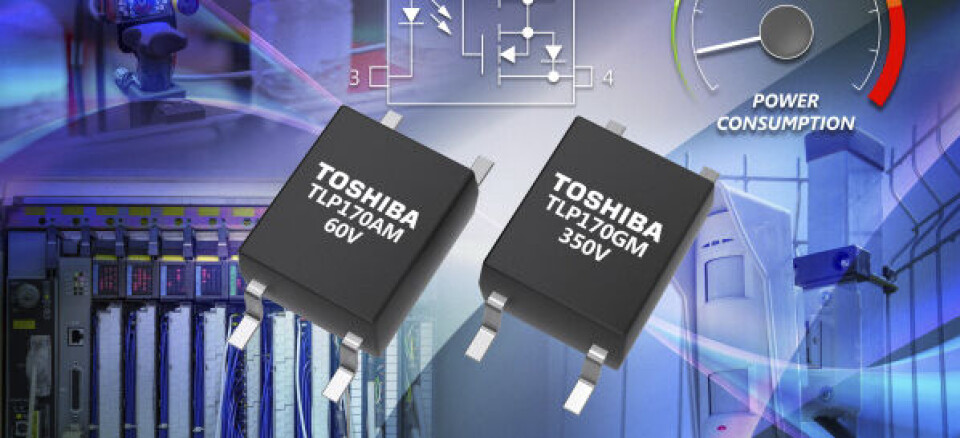

To nye fotoreléer fra Toshiba, TLP170AM og TLP170GM, leveres i en liten 4-pinners SO6-pakke, og er egnet for sikkerhetssystemer, bygningsautomatisering og annet industrielt utstyr.

De nye produktene har en lav LED utløserstrøm (trigger current) på 1 mA, noe som reduserer strømtapet på inngangssiden ved å øke følsomheten til fotodiodematrisen. Bruk av disse fotoreléene for PÅ/AV-kontroll i batteridrevne sikkerhetsenheter og forskjellige sensorer, bidrar til lavere strømforbruk og lengre levetid.

TLP170AM har en nominell utgangsterminal-spenning (Voff) på 60V. Den har en typisk on-state motstand (Ron) på 0,15Ω og konstant on-state strøm (Ion) på 0,7A, med pulsoperasjon på opptil 2,1A. TLP170GM er en 350V-versjon med typisk Ron på 28Ω, og Ion på 110mA konstant strøm og 330mA pulsoperasjon. Begge enhetene har en nominell driftstemperatur mellom -40°C og 85°C.

Den 4-pinners SO6-pakken gir en minimum isolasjonsspenning på 3750Vrms, slik at enhetene kan brukes i utstyr som krever høy isolasjon.
