Lavstøy koaksforsterker

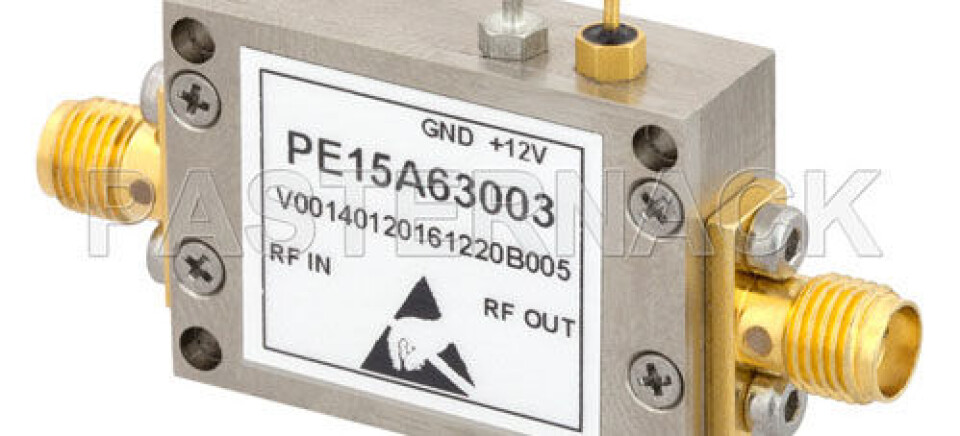

Pasternack lanserer en lavstøy RF koaksial forsterker som opererer i frekvensområdet 30 MHz til 1,5 GHz.

Publisert Sist oppdatert

Denne artikkelen er 2 år eller eldre

Forsterkeren med betegnelsen har et typisk støytall på 1,6 dB og har en beskyttelse på inngangen som gjør at den kan håndtere opp til 1 Watt CW inngangseffekt, uten fare for skade.

Annen typisk ytelse er 29 dB småsignalgain med +/- 0.5 dB gainflathet, 1,35:1 VSWR, og +23 dBm P1dB.

Den gode ytelsen skal være oppnådd med bruk av en tretrinns hybrid flerbrikkemodul som integrerer en Pin Diode Limiter beskyttelseskrets med lavt tap, fulgt av forsterkertrinn som anvender Enhancement Mode (Emode) GaAs pHEMT komponenter.

Den 50 Ohm SMA tilkoplede modulen skal videre være svært stabil, og inneholder DC spenningsregulering, og støtter DC blokkeringskondensatorer på RF-portene. Forsterkeren opererer med en biasspenning på typisk +12V og i temperaturområdet -40°C til +85°C. Denne modellen er RoHS-kompatibel og har en EAR99 eksportklassifisering.

Produsenten foreslår anvendelsesområder som FoU-laboratorier, radarsystemer, testinstrumentering, kommunikasjonssystemer, IF-forsterker/RF-driverforsterker eller RF bredbånds-frontend.
