Konfigurerbar analog front-ende med integrert AD-omformer - Elektronikknett
AD4110-1

Konfigurerbar analog front-ende med integrert AD-omformer

Ny løsning fra Analog Devices gjør det mulig å lage «plattform»-inngangsmoduler for flere produktiterasjoner.

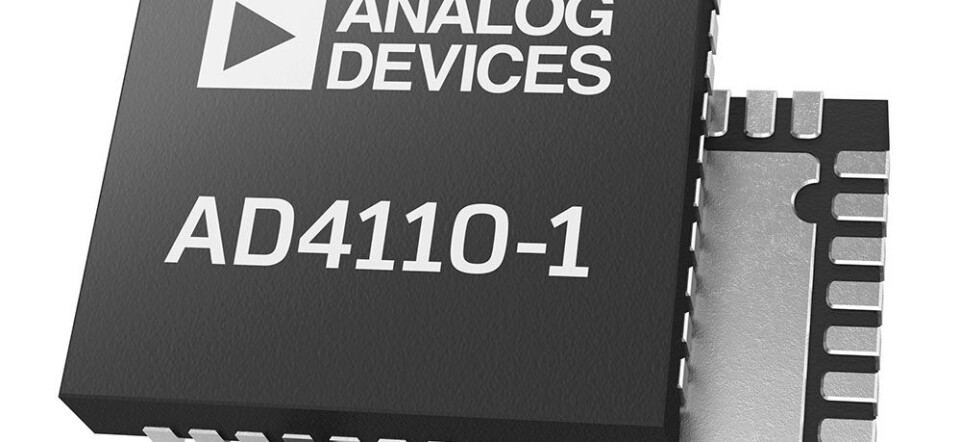

Den nye AD4110-1 Analog Front End kommer med med integrert 24-bit AD-omformer (ADC) for industrielle prosess-styringssystemer. Den har er en universell inngangs-AFE (analog front end) med en integrert ADC som lar kundene designe en «plattform»-inngangsmodul som kan konfigureres for flere funksjoner.

Høyspenningsinngangene er programvarekonfigurerbare for strøm- eller spenningssignaler, noe som gir et direkte grensesnitt til alle standard industrielle analoge signalkilder. Ett referansedesign erstatter mange, reduserer modulstørrelsen og reduserer eierkostnadene, heter det i meldingen fra selskapet. Programvarekonfigurerbar I/O er dessuten viktig i forbindelse med implementering av Industri 4.0.

AD4110-1 er tilgjengelig i dag i 40-leders LFCSP-kapslinger. Noen av funksjonene:

  • Integrert, fullt differensiell programmerbar forsterker (programmable gain amplifier – PGA) som tilbyr 16 forsterkningsinnstillinger fra 0,2 til 24
  • Har interne front-ende diagnostikkfunksjoner, for å indikere overspenning, underspenning, åpen ledning, overstrøm og overtemperatur.
  • Termisk beskyttet høyspenningsinngang, overstrømbegrenset og overspenningsbeskyttet.
