Gir ti års garanti på kraftomformere

Cosel unngår blant annet aluminium- og tantalkondensatorer i ny 40W DC/DC-omformer med svært høy pålitelighet.

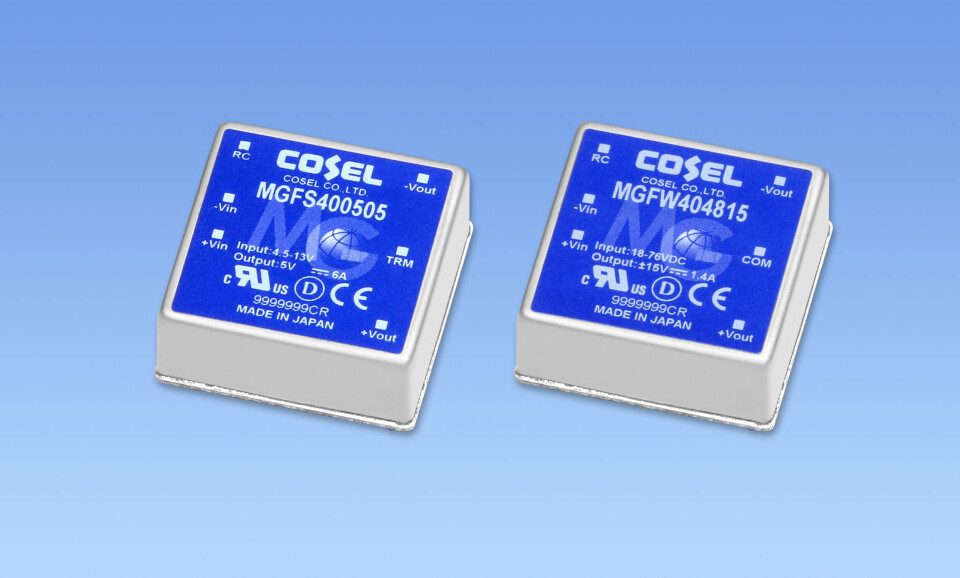

Pakket i en industristandard 1x1 tommer, seks-sidet, skjermet metallkapsling, er MGF40 serien designet i henhold til svært strenge kriterier for høy ytelse og pålitelighet. Feilrate er oppgitt til mindre enn 30 parts-per-million (ppm).

For å garantere livslang kvalitet har MGF40 ingen aluminium- eller tantalkondensatorer. Alle komponenter er utvalgt med tanke på svært lang levetid, noe som gjør MGF40 til en av de mest pålitelige DC/DC-omformerne i sin kategori, hevder selskapet. Ikke minst tilbyr MGF40-serien en lang, tillitvekkende garantiperiode på 10 år.

MGF40-serien retter seg mot et stort spekter av krevende applikasjoner og er tilgjengelig med tre inngangsspenninger, 4,5V til 13V, 9V til 36V og 18V til 76V. En versjon med én utgang, MGFS40, er tilgjengelig med fire utgangsspenninger, 3,3V, 5V, 12V, og 15V, og kan justeres innenfor et område på +/- 10% ved bruk av en motstandsbro eller potensiometer. En versjon med to utganger, MGFW40, er tilgjengelig med to fabrikktrimmede utgangsspenninger, +/- 12V og +/- 15V og tilbyr muligheten til å gi henholdsvis 24V og 30V mellom de to endene.

I tilfelle av lave nivå på inngangen har de 4,5V til 13V MGFS og MGFW 4005 versjonene deres utgangseffektnivå begrenset til 30W, og takket være den synkrone likerettingen er effektiviteten opp til typisk 88%. De 9V til 36V MGFS og MGFW 4024 samt de 18V til 76V MGFS og MGFW 4048 leverer opp til 42W med en effektivitet på opp til typisk 92%.

Ettersom den er konstruert for å drive krevende applikasjoner, har MGF40-serien et stort driftstemperaturområde på -40C til +85C med maksimumstilfeller på +105C for enhetene med inngang på 4,5V til 13V og +110C for enhetene med innganger på 9V til 36V, og 18V til 76V.

MGF40 inkluderer overstrøm- og overspenningsbeskyttelse, og for å beskytte mot overoppheting inkluderer den termisk beskyttelse som slår enheten av når den maksimale tillatte, trygge temperaturen er nådd.

Negativ logikk leveres som standard, slik at enheten er ON når RC pinnen er på lavt nivå, og OFF når den er høy. Det er mulig å bestille MGF40 med positiv logikk, opsjon-R. En styrepinne tillater brukeren å skru enheten ON/OFF fjernstyrt. For applikasjoner som krever lavere lekkstrømmer eller ingen Y-kondensater mellom inngangen og utgangen finnes det en opsjon-G tilgjengelig.

Beregnet i henhold til Telcordia pålitelighetsberegningsprosedyre Issue 4 av SR-332, ved 100% last og +25C omgivelsestemperatur, har MGF40-serien en svært høy MTBF på 3.153.843 timer, og 675.688 timer ved +60C omgivelsestemperatur. Beregninger er gjort ved fast, kontrollert jordnivå (GB).

MGF40-serien er bygget med tanke på robusthet og er blitt testet for å kunne tåle tøffe forhold, og har bestått tre-akse vibrasjonstesting ekvivalent til 10G og støttesting på 50G.

Modulene er kapslet i en seks-sidet, skjermet metallkapsling med inngangsfilter med høy dempning. MGF40 serien tilbyr dermed utmerket EMI ytelse, med tall som ligger langt under EN55032:2012 Class A i for ledet og utstrålt støy på 3 meter. Den nikkelbelagte messingkapslingen måler industristandard 25,4 x 25,4 x 9,9 mm (1 x 1 x 0,39 tommer) og enheten anvender blyfri pletterte kobberpinner. Produktet veier kun 30 gram.

MGF40 har en isolasjon fra inngang til utgang på 1500VDC, isolasjon fra inngang og utgang til kapsling på 1000VDC, og er UL62368-1, C-UL [CSA62368-1) og EN62368-1 godkjent.

Med kombinasjon av høy pålitelighet, lave nivå av ledningsbundet og utstrålt støy, høy effektytelse og et stort spekter av produkter som er i stand til å forsyne spenninger fra 4,5V og opp til 76V, er MGF40-serien betegnet som en meget egnet kraftløsning for industrielle-, IoT-, mobilutstyrs- og krevende applikasjoner.
